Гофра для унитаза — это манжета, переходный элемент для соединения унитаза с канализационным стояком. Она представляет собой широкую трубу со стенками периодического профиля, напоминающие меха гармони.

Какие бывают гофрированные трубы для унитаза

До появления гофры унитаз соединяли с помощью переходных элементов из чугунных патрубков. Чтобы правильно выставить сантехприбор к канализационному стояку, приходилось терпеть неудобства. Из чугунных патрубков можно создать магистраль только в одном жёстком направлении. Новые пластиковые изделия из термопластика за счёт своей гибкости упрощали установку унитаза, создавая непроницаемую магистраль до стояка. Например, это требовалось, когда унитаз был смещен по оси относительно раструба канализации по причине поднятия уровня пола из-за новой плитки, или при необходимости сместить его в любую сторону.

Перед установкой пластикового отвода, необходимо знать, какие виды гофры бывают. Торговые сети, специализирующиеся на сантехнике, предлагают несколько вариантов манжет с разными эксплуатационными параметрами и ценовым уровнем. Они могут отличаться армированием пластиковой структуры гофротрубы, диаметром, длиной, качеством фитингов и эксцентричностью.

Армирование

Первое отличие - это структура материала, из которого изготовлены модели переходных патрубков от унитаза к канализационной системе. Существуют армированные и неармированные варианты манжет.

Армированные патрубки

Армированные проходки отличаются тем, что в структуру пластиковых стенок внутри выступающих колец впаяна стальная проволока. Её легко увидеть, если просмотреть гофру против света. Арматура из проволоки существенно повышает прочность. Гофрированное изделие во время монтажа не трескается и не мнется. Толстые стенки предохранят конструкцию от случайных динамических нагрузок (ударов и сдвигов), но в какой-то мере ограничат её гибкость. Используют армированные патрубки для монтажа на унитаз с косым выпуском.

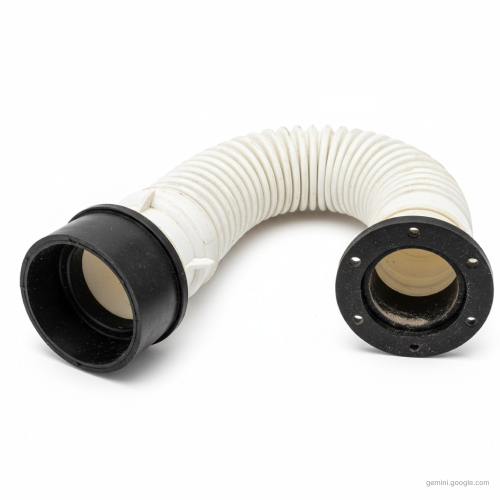

Неармированные патрубки

Неармированный гофрированный переходник универсален. Благодаря эластичным стенкам небольшой толщины он совместим с сантехническим приборами с любым расположением слива. Правила установки таких манжет подразумевают монтаж унитаза в стеснённых условиях. Это касается совмещённых санузлов, обустройство которых может мешать установке. В этом случае применяют гибкую неармированную переходную систему. Такой вариант подключения является самым экономным, но и менее надежным способом монтажа перехода от сантехприбора к канализационному сливу.

В обоих случаях нельзя допускать такого провисания гофротрубы. Из-за этого возникает риск появления трещин, что может вызвать протечку и неприятные запахи. Также может нарушиться герметичность соединений фитингов гофры с выпуском унитаза и входным отверстием канализационного стояка.

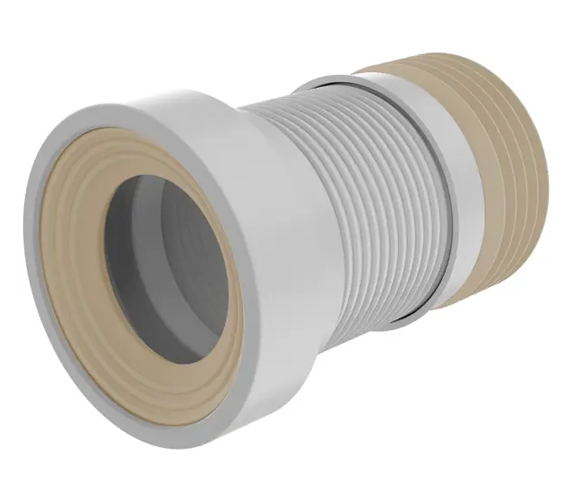

Длина и диаметр

Далее к ключевым параметрам гофрированных проводок относятся длина и диаметр. На рынок сантехники они поступают в двух типоразмерах и одном стандартном диаметре. Длина короткой гофрированной трубы в нерастянутом виде составляет 212 мм. Она может быть вытянута на 320 мм. Длинная трубка может вытянуться от 285 мм до 500 мм.

Стандартный наружный диаметр уплотнительного кольца раструба, надеваемого на отвод унитаза, равен 134 мм. Наружный диаметр оголовка (резиновой гармошки), который вставляется в приёмное отверстие канализационного стояка, равен 110 мм.

Один конец гофрированного патрубка соответствует сливу унитаза, а второй — раструбу канализационного отвода. Выяснив примерное расстояние от сантехприбора до отвода, используют либо короткое, либо длинное изделие. Перед покупкой гофры лучше измерить диаметр отвода унитаза и размер входного отверстия раструба канализации.

Фитинги

Третье, на что следует обратить внимание, так это качество крепления фитингов к гофротрубе. Это соединительные детали — резиновая гофрированная прокладка и уплотнительное кольцо манжеты. Дешёвые изделия могут отличаться фитингов. При нагрузках фитинги могут оторваться от манжеты и тем самым нарушить герметичность магистрали между стояком и унитазом. Восстановлению такие изделия не подлежат. Придётся покупать новую трубу и заниматься её подключением взамен старой гофры.

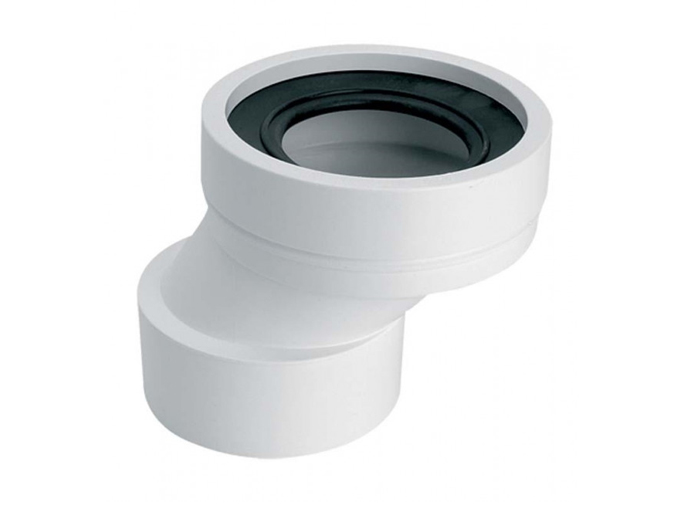

Эксцентричность

Речь идет о соосности входного и выходного отверстия пластиковой трубки. Если посмотреть на торец стандартного изделия в сжатом виде, то можно убедиться в полном совпадении центров отверстий. Встречается такое короткое расстояние между сантехприбором и канализацией со смещением выходного и входного отверстий, что стандартный жатый патрубок может не поместиться, а резкий изгиб спровоцирует быстрый засор трубы. В этом случае используют гофру-эксцентрик.

Плюсы и минусы

Гофрированные трубки обладают многочисленными преимуществами по сравнению с гладкими аналогами, но в то же время они не лишены недостатков.

Плюсы

Преимущества гибких переходников от унитаза к канализации заключаются в следующем:

• небольшая стоимость;
• простой монтаж без применения инструментов;
• возможность использования в тех случаях, когда установка отводной системы (гладкие трубопроводы, уголки и фитинги) из жесткого полипропилена невозможна;
• для соединений не требуются мокрые процессы (установка на цементный раствор);
• отсутствие вредных испарений благодаря экологичности изделий;
• легкий демонтаж старой манжеты и быстрая замена на новую гофротрубу.

Минусы

К недостаткам гофрированных проходок для унитаза можно отнести следующее:

• мягкая неармированная манжета очень чувствительна к механическому воздействию, из-за которого она может треснуть и дать протечку;
• гофропластик монтируют только на открытом пространстве, его нельзя прокладывать внутри стены;
• при угле поворота меньше 60⁰ возникает риск быстрого засора трубы;
• рынок сантехники наводнён дешёвыми гофрированными изделиями с непрочными соединениями с фитингами, поэтому высок риск приобретения товара низкого качества.

У потребителя, учитывающего преимущества и недостатки, есть возможность приобрести и установить нужное изделие с оптимальным соотношением цены и качества.

Инструкция по демонтажу старого переходника от унитаза к канализации своими руками

Чтобы самостоятельно установить гофру на унитазе, нужно демонтировать старую трубу. Для этого нужно выполнить несколько действий:

1. Закрыть кран подачи воды в бачок.
2. Убрать все лишнее вокруг унитаза, удалить пыль и загрязнения с мест соединений чугунного патрубка.
3. месте соединения патрубка с горловиной отвода сантехприбора осторожными мелкими ударами долотом, старой отвёрткой либо другим предметом выбирть зачеканенный цементный раствор.
4. Если планируется установка нового унитаза, то горловину слива можно просто расколоть
5. То же самое сделать в месте примыкания чугунного патрубка к раструбу входа в канализационный стояк, тщательно вычистив цемент по периметру соединения.
6. Освобождённую горловину тщательно протереть ветошью до блеска, так же поступить с входным отверстием раструба канализации.
7. В случае установки нового прибора, расположить его по отношению к стояку в максимальной подходящей позиции для монтажа гофрированной трубы.

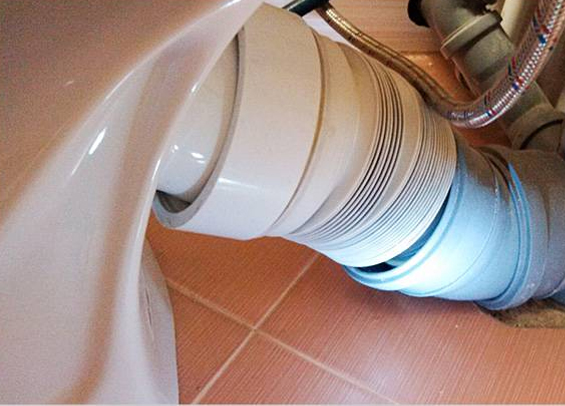

Инструкция по установке гофротрубы своими руками

Установку новой гофры производят в следующем порядке:

1. Устанавливают унитаз.
2. Замеряют расстояние между горловиной слива и раструбом входа в канализацию.
3. На основании замера определяют длину и диаметр переходника.
4. Гофрированную трубу подбирают по размерам и приобретают в строительном гипермаркете в отделе сантехники.
5. Если расстояние между прибором и стояком меньше 300 мм (длина самой короткой гофры в растянутом виде 320 мм), то манжету обрезают со стороны уплотнительного кольца, которое предварительно демонтируют.
6. Если соосность выходного и входного отверстия не централизована, а расстояние между ними небольшое, то разумней всего использовать эксцентрик.
7. В случае, если расстояние более 300 мм, применяют длинную проходку, которая растягивается до 500 мм.
8. Если возникает необходимость в том, чтобы укоротить патрубок, снимают уплотнительное кольцо и обрезают гофру по нужному размеру.
9. Уплотнительное кольцо приклеивают к манжете при помощи специального клея.
10. Кольцо надевают на горловину слива унитаза, проворачивая его из стороны в сторону и двигая вперёд до упора.
11. Перед установкой внутреннюю поверхность уплотнителя покрывают силиконовым герметиком. То же самое нужно сделать с очищенной поверхностью горловины слива.
12. Нижний конец пластиковой трубы вправляют в раструб канализационного стояка, используя герметик.
13. Открывают кран подачи воды в бачок и несколькими смывами проверяют герметичность соединений.
14. Подключение унитаза с прямым выпуском к канализации с косым раструбом производят с помощью пластикового уголка, который в широком ассортименте представлен в строительных магазинах.

Если монтаж гофры производится не сразу, то на время канализационный раструб нужно заткнуть, чтобы неприятный запах не распространялся внутри жилища. Производить монтаж гофрированной трубы нужно таким образом, чтобы она не провисала. В противном случае засоры неизбежны. Пережимать гофру с потерей её геометрии категорически нельзя, иначе это приведёт к растрескиванию и потере её качественных характеристик.

Видео: подключение унитаза при помощи гофры

Как устранить протечку на гофре

Протечка на гофре изначально может проявить себя малозаметными явлениями. В туалете возникает неприятный запах, который не устраняется ни проветриванием, ни освежителем воздуха. За унитазом заметно скапливается влага.

Первым делом нужно обеспечить свободный доступ к гофрированному патрубку. Вооружившись фонариком (лучше налобным), внимательно осмотреть места соединений пластикового переходника и тактильно проверить его поверхность. Если подозрения подтвердились, трубу нужно либо ремонтировать, либо менять.

Ремонт гофры выполняется несколькими способами:

• место протечки нужно высушить феном, после чего заклеить резиновой заплаткой с нанесённым слоем водостойкого клея;
• пропитать кусок чистой ветоши эпоксидной смолой и закрыть им дыру, предварительно обезжирив место ремонта;
• медицинский бинт, пропитанный цементным раствором, обернуть вокруг трубы, закрывая повреждённое место;
• маленькую трещину на трубе обмотать бинтом, пропитанным силиконовым герметиком.

Следует помнить, что все перечисленные способы устранения протечки носят временный характер. Отремонтировать гофру и сделать ее вновь водонепроницаемой на долгое время невозможно. Поэтому придётся приобрести новую трубу и произвести замену.

Восстановление герметичности стыков

Если нарушена герметичность в местах подсоединения патрубка, то поступают так:

• снимают уплотнительное кольцо и вынимают из раструба резиновый уплотнитель;
• контактные поверхности тщательно очищают от загрязнений;
• кольцо покрывают герметиком, также поступают с резиновой прокладкой на другом конце трубы;
• уплотнительное кольцо надевают на горловину отвода унитаза, прокручивая из стороны в сторону и продвигая вверх по горловине до упора;
• резиновую прокладку вставляют в раструб канализационного стояка.

В случае рецидива придётся устанавливать новое гофрированное изделие.

Как устранить засор

Первым признаком засора является замедленный уход воды из унитаза, а во втором случае вода не уходит вообще. Если обнаружилась такая неисправность, это становится источником многих проблем. Появляется риск затопления соседей, а возникший смрад будет распространяться по всему жилищу. Засор необходимо устранить как можно быстрее.

Изначально это можно сделать с помощью вантуза. Для этого чашей вантуза нужно максимально плотно закрыть отверстие в раковине прибора. Резкими качками надо добиться ухода воды из унитаза. Эту операцию можно проделать несколько раз. Если засор невелик, то мелкие частички мусора разойдутся, а проход в трубе полностью откроется.

Если добиться такого результата не удалось, это значит, что пробка достаточно велика и покрыта жиром. Тогда можно воспользоваться химическими средствами, предназначенными для прочистки трубопроводов. Выбор такой продукции в магазинах довольно велик. Они в основном состоят из кислотных и щелочных смесей, которые быстро растворяют засоры в трубах. Средства используют строго по инструкции, указанной на упаковке. Обычно жидкость заливают в отверстие и выдерживают определённое время, а затем промывают большим количеством воды. Лучше всего заливать средство на ночь.

Чистящий раствор можно изготовить своими руками в домашних условиях. Для этого берется одна пачка соды и одна бутылка уксуса. Эффект от такой смеси может быть не хуже, чем при выборе магазинных аналогов. После использования смеси домашнего приготовления нелишним будет дополнительная прокачка вантузом.

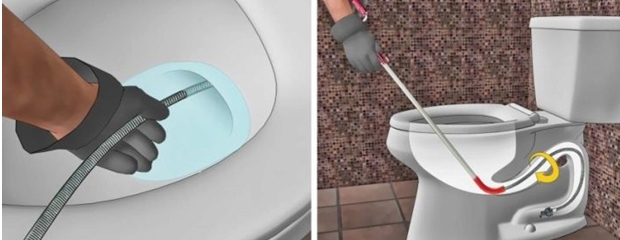

В самых тяжёлых случаях пригодится металлический трос. Его вталкивают через унитаз в трубу и вращают, постепенно продвигая его вглубь. И наконец, можно вызвать на дом специалистов, которые прочистят гофру специальной водонапорной установкой.

Как избежать протечек

Прежде всего, не нужно приобретать дешёвый товар. Как правило, такие гофрированные трубы изготовлены из некачественного пластика, их фитинги часто выполнены с нарушенной геометрией. Гофра сомнительного качества недостаточно плотно прилегает к контактным поверхностям и имеет внутри лишние складки. Появление протечек в этом случае — вопрос времени. Выбирать гофру лучше, посоветовавшись с продавцом-консультантом. Покупать стоит товар известных фирм-производителей.

Заключение

Если не хватает опыта и желания заниматься канализационными проблемами, лучше оставить их решение профессионалам. Таких предложений в сети очень много. Специалисты приедут на дом, установят гофру или устранят протечку, удалят засор в течение нескольких часов. При этом фирма даст гарантию.
