Принцип устройства проточного водонагревателя
Содержание
- Виды проточных водонагревателей
- Принцип устройства проточного водонагревателя
- Управление водонагревателем
- Видео
Проточные водонагреватели популярны благодаря своим компактным размерам, способности вырабатывать неограниченный объём горячей воды. При этом оборудование не требует минимального сервисного обслуживания, стоит меньше в сравнении с накопительными аналогами. Кроме того, использование таких моделей при небольшом расходе горячей воды – экономически более выгодно.
Виды проточных водонагревателей
При покупке электроприборов необходимо принимать во внимание параметры сети, к которой они будут включены. Выпускаются бытовые однофазные(220 В) и мощные промышленные трёхфазные (380 В) нагреватели. В первом случае мощность составляет до 12 кВт, во втором – до 27 кВт. В любом случае электрооборудование должно монтироваться специалистом, что обеспечит безопасность его эксплуатации.
Электронагреватели– мощная техника, на подключение которой проводка в доме может быть не рассчитана. Поэтому перед выбором и монтажом стоит убедиться в её техническом состоянии, при необходимости установить соответствующий автоматический выключатель и провести отдельную линию для питания устройства.
Напорные водонагреватели
Производители предлагают напорные и безнапорные электронагреватели. В первом случае речь идёт об оборудовании закрытой конструкции. Важная особенность его работы – зависимость от рабочих параметров водопроводной системы. При низком давлении происходит отказ прибора при его включении. Можно подключать несколько смесителей (их количество зависит от производительности).
Но чтобы не допустить перепадов температуры, рекомендуется подключение нагревателя к одной точке. Устройство проточного водонагревателя напорного типа отличается наличием автоматики, контролирующей температурные показатели и напор. Это существенно повышает надёжность электроприбора, так как предотвращает поломку ТЭНа.
Водонагреватели безнапорного типа

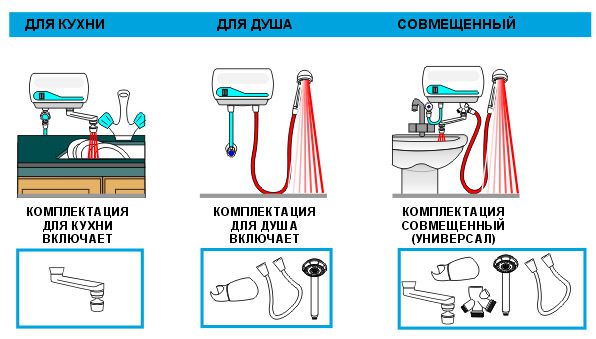

Безнапорные установки ГВС отличаются меньшей производительностью, но независимо от характеристик системы водоснабжения. Жидкость может при этом стекать при атмосферном давлении. Это устройства открытого типа. Их можно использовать только для одной точки водозабора. Подогрев воды происходит после её поступления через запорную арматуру.
Обратите внимание! Диапазон мощности безнапорных нагревателей – 2 8 кВт, поэтому для подключения может потребоваться прокладка отдельного кабеля.
В составе конструкции есть ручной терморегулятор. Для защиты электрооборудования в схеме имеется клапан, который срабатывает при прекращении водоснабжения, прекращая подачу электричества на ТЭН. В комплектацию безнапорных электронагревателей входит излив и душевая лейка.
Принцип устройства проточного водонагревателя
Все электроводонагреватели проточного типа функционируют по следующей схеме. Устройство подключается к трубопроводу подачи холодной воды, которая по трубе продвигается через электрический ТЭН. Подача напряжения на него происходит при срабатывании реле в момент начала водозабора. В результате под контролем терморегулятора происходит нагрев жидкости до заданной пользователем температуры. Для защиты нагревательного прибора от возможных скачков давления предусмотрен стабилизатор.
Это стоит знать! В зависимости от производительности оборудования время подогрева может составлять от 3 секунд до 2 минут с момента включения.
Особенности ТЭНов
Выпускаются ТЭНы открытого и закрытого исполнения. У них есть ряд отличий в устройстве и принципе работы проточного водонагревателя. В модификациях, оснащённых электронагревателем открытого исполнения, ТЭН представляет собой неизолированную спираль, которая помещена в трубку из термостойкого пластика. Вся конструкция представляет собой единый блок в корпусе, изготовленном из негорючего пластика.
Принцип действия нагревателя основан на том, что холодная вода омывает спираль, подогревается. Специалисты часто приводят в качестве аргумента в пользу такого выбора отсутствие проблем с образованием накипи, так как после отключения электропитания спираль не генерирует остаточное тепло. Благодаря этому факту, их рекомендуют к монтажу в системах с жёсткой водой

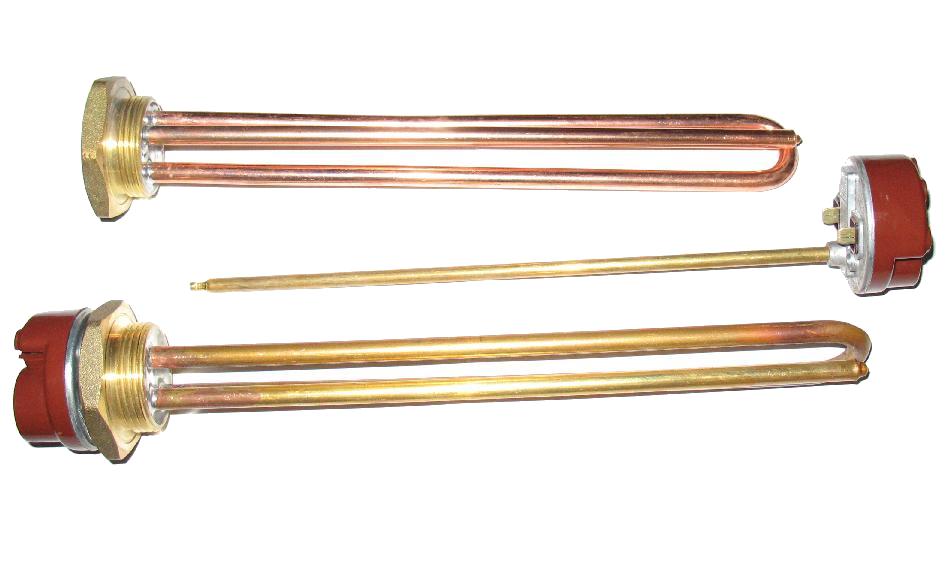

Закрытые ТЭНы представляют собой герметичный корпус, внутри него запаяна спираль. Как материал для его изготовления выбирают латунь или медь. Из-за отсутствия прямого контакта с водой процесс нагрева занимает больше времени в сравнении с нагревателями, которые комплектуются ТЭНами открытого исполнения. Для защиты от пробоев на корпус защищает электроизоляция кварцевым песком каждого из витков спирали. Такое конструктивное исполнение обеспечивает высокий уровень электробезопасности, но требует тщательной водоподготовки из-за склонности к формированию на поверхности корпуса слоя накипи.
Управление водонагревателем
Гидравлика
Основу конструкции этого вида электронагревателей составляет блок, который состоит из штока и мембраны. Если кран в закрытом положении под воздействием штока происходит срабатывание выключателя, перекрывая подачу воды. Различают одно- и двухступенчатое оборудование.
Нагреватели с одной ступенью управления гидравликой комплектуются ТЭНами до 6 кВт. При покупке такой техники важно учитывать, что при недостаточном напоре в трубопроводе они не включаются. Модели с двумя ступенями управления считаются более усовершенствованными. Во время их работы при слабом потоке действует первая, а при более сильном – вторая ступень.
Все водонагреватели, управляемые с помощью гидравлики, предназначены для подключения к одной точке водозабора. Функционирование с несколькими смесителями приведёт к существенным колебаниям температуры. Недостатком такой техники является неспособность блока поддерживать температуру на установленном уровне в течение длительного времени.

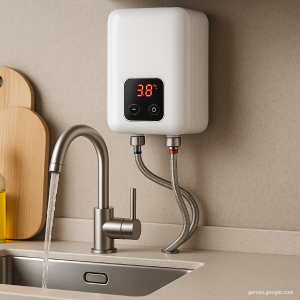

Устройства с электронным управлением
Система электронного управления основана на использовании датчиков, которые автоматически передают сигналы о рабочих параметрах электроприбора на процессор. Оборудование этого типа подключается к одной или нескольким водоразборным точкам. При этом автоматика контролирует с высокой точностью давление и температуру нагрева воды. Такая установка ГВС отличается низкой вероятностью отказов. Единственный существенный недостаток – более высокая стоимость.
Учтите при выборе! Для удобства эксплуатации можно выбрать модификацию с функцией сохранения настроек. При последующем включении воду нагрев до нужной температуры выполняется в автоматическом режиме.
Особенности эксплуатации
Электроводонагреватели относятся к категории оборудования большой мощности. Это требует профессионального подхода к их подключению, монтажа отдельной питающей линии. Самостоятельный монтаж возможен только при наличии соответствующих знаний и опыта, которые позволят гарантировать безопасность использования.
Чтобы свести к минимуму вероятность поломки и продлить срок его службы, стоит выполнять следующие рекомендации.
- При выборе места установки стоит учитывать, что прибор должен быть защищён от попадания брызг.
- Не допускается монтаж в неотапливаемых помещениях.
- Для облегчения обслуживания и ремонта проточного водонагревателя устройство устанавливают в месте отбора так, чтобы сохранялась возможность доступа к электрооборудованию.
- При недостаточном давлении автоматика включится только при средней температуре нагрева.
- Для предупреждения интенсивного образования кальциевых отложений устанавливают фильтры, снижающие жёсткость воды.
Внимание! Для обеспечения электробезопасности обязательно подключение электронагревателя через УЗО. При этом необходимо учитывать, что устройство не защитит технику от перепадов сетевого напряжения или коротких замыканий, поэтому устанавливать в щите отдельный автомат на линию электропитания необходимо.
