Принцип работы газовых котлов отопления

Низкие цены на газ позволяют сэкономить приличную сумму на отоплении в случае использования котла на метане. Это объясняет предпочтение, отдаваемое природному газу или метану перед традиционными видами энергоносителей – углем, дровами, электричеством.

Функциональная схема отопительного оборудования на газе

Принцип действия газового котла отопления основан на нагреве теплоносителя, роль которого играют вода или антифриз. Содержимое змеевика нагревается от пламени горелки.

После запуска теплооборудования, горелка нагревает содержимое змеевика. Через некоторое время нагретый теплоноситель естественным путем или при помощи циркуляционного насоса наполняет систему радиаторов. Холодный теплоноситель вытесняется из батарей, и поступает в змеевик, после чего цикл повторяется.

После нагрева окружающего воздуха до заданной температуры, автоматика отключает горелку, после чего устройство переходит в режим ожидания.

Такой способ способствует быстрому распространению тепла по всем комнатам помещения. Автоматическое поддержание температурного режима освобождает время, которое при обычном отоплении уходит на закладку топлива и контроль за процесса горения.

Основные и дополнительные элементы газового прибора отопления.

Схема работы газовых котлов отапливания обуславливают их конструкцию. Устройство, работающее на метане или пропане, состоит из нескольких основных элементов:

1. Горелка.
2. Теплообменник (змеевик).
3. Арматура подачи метана.
4. Арматура отвода продуктов горения.

Эти элементы конструкции необходимы для успешного функционирования механизма. Кроме основных деталей, разные модели имеют дополнительные элементы, позволяющие сделать эксплуатацию изделия безопасной и комфортной.

1. Предохранительный клапан.
2. Расширительный бак.
3. Электронная система управления.
4. Циркуляционная помпа.

Эти элементы облегчают управление, помогая поддерживать основу безопасного уровня действия газового устройства для отопления в доме, но не являются обязательными.

Запуск котла.

Запуск прибора начинается с автоматической проверки состояния механизмов и датчиков. После получения положительного отклика всех датчиков запускается подача топлива, осуществляется автоматический розжиг. Далее горящий метан доводит содержимое змеевика до требуемой температуры, а встроенный насос перемещает ее внутри сети радиаторов. Распределение горячей воды зависит от конструкции конкретной модели.

Некоторые типы котлов предусматривают функцию автоматического запуска при охлаждении воздуха до указанного минимума.

Классификация отопительного оборудования

В торговых сетях предлагают два варианта отопительных приборов, разделяя их по способу монтажа – напольный или настенный.

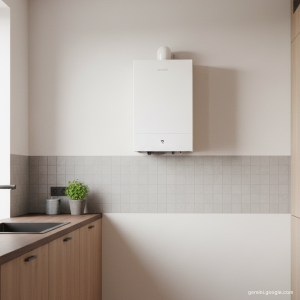

Настенные котлы

При выборе настенного типа оборудования покупатели учитывают следующие параметры:

1. Простота размещения – конструктивные особенности позволяют значительно снизить требования к котельной.
2. Простота монтажа – устанавливается за 1-2 часа.
3. Возможность использовать коаксиальный дымоход – для притока свежего воздуха и вытяжки продуктов горения можно воспользоваться одним выходом со вставленной второй трубой. Такой принцип работы газового котла отопления позволяет поставить его даже в многоквартирном доме.
4. Невысокая стоимость таких моделей. Цены настенных вариантов начинаются от 5 000 рублей, а напольных от 13 000 рублей, то есть в два с половиной раза дороже.

Отдавая предпочтение устройству, монтируемому на стене, нельзя забывать, что он не лишен изъянов:

1. Мощность его меньше – он не подходит отапливать помещения площадью более ста квадратных метров.
2. Обязательное использование насоса – иначе, нагретая жидкость будет оставаться в баке.
3. Меньшая надежность – таким модификациям чаще требуется ремонт.
4. Меньшее время службы – срок эксплуатации этого агрегата около 20 лет. Следовательно, такие устройства подходят тем, кто живет в многоэтажном здании или имеет дом небольшой площади.

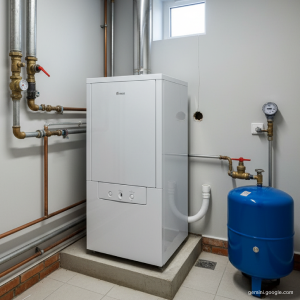

Напольные котлы

Механизмы действия газовых устройств для обогрева, устанавливаемых на пол, не отличаются от подвешивающихся модификаций. Напольные имеют следующие преимущества:

1. Возможность длительной эксплуатации – этот вариант способен служить более 50 лет.
2. Встраивается в отопительную систему любого типа, как с принудительным оборотом воды, так и без него.
3. Мощности этого теплооборудования хватит, чтобы обеспечить тепло в даче или коттедже любого объема.

Они также имеют свои недостатки:

1. Габариты прибора и техника безопасности требуют выделения под их размещение отдельной комнаты, преимущественно на первом или цокольном этаже.
2. Возникает необходимость устраивать дополнительную вентиляцию для подачи воздуха к горелке.
3. Может потребоваться доработка полов – устройство подиума.
4. Сложность установки – на монтаж напольного котла уходит до 4-х часов.
5. Высокая цена.
6. Дополнительные требования к котельной – наличие окон и самостоятельной вентиляции в помещении.

Такие мини-котельные подойдут владельцам коттеджей площадью более ста квадратных метров.

Другие разновидности котлов

Кроме способа установки, оборудование для отопления делится по способу тяги:

1. Атмосферные – когда снабжение воздухом обеспечивается естественной тягой через дымоход.
2. Турбированные – принудительное поступление кислорода обусловлено вращением вентилятора.

По способу розжига горелки:

1. Электронный поджиг – топливо зажигается по команде автоматики.
2. Пьезоэлектрический – запуск устройства производится вручную.

По количеству контуров:

1. Одноконтурные.
2. Двухконтурные.

Производители теплооборудования выпускают так же водонагреватели, укомплектованные вторым теплообменником. Он предназначен обслуживать систему горячего водоснабжения для бытовых нужд. В некоторых моделях предусмотрена возможность переключать подогрев воды с одного змеевика на другой.

Газовые котлы настенные двухконтурные, принцип работы.

Напольные котлы могут иметь два контура, один из которых обеспечивает поддержание температуры для отопительной системы, а другой нагревает воду для использования ее в быту. Они разделяются на два вида:

1. Монометрические, когда в комплекте предусмотрены два теплообменника. Такое техническое решение снижает вероятность выхода из строя подводящих труб. К сожалению, не все марки рассчитаны на одновременный нагрев воды для ГВС и радиаторов.
2. В биметрических от одного теплообменника идет коаксиальная труба, (это когда в первой, большего диаметра помещается вторая труба под ГВС). Применив такой способ, вполне реально обеспечить поступление тепла в батареи и ГВС одновременно. Недостатками таких моделей являются частые поломки из-за образующейся внутри накипи.

Газовое оборудование настенное двухконтурное использует те же механизмы действия, что и одноконтурное и имеет такие же преимущества и недостатки.

Какие бывают теплообменники.

Теплообменник может быть изготовлен из:

1. Стали.
2. Чугуна.
3. Нержавеющей стали.

Чугунные змеевики служат долго, до 25 лет, но обладают большим весом и хрупкостью.

Сталь легче и более ударопрочная, но быстро прогорает, срок ее службы составляет только 15 лет.

Нержавеющая сталь большую износостойкость, но из-за высокой стоимости ее применяют только в изделиях премиум-класса.

В этой статье описана основная схема функционирования теплооборудования, работающего на метане. Изучив предоставленные выше данные, каждый человек сможет приобрести нужную модель для своего загородного коттеджа или дачи.
