Принцип работы дренажного насоса

Владельцам частных домов приходится решать проблемы по очищению засоренных водоемов, колодцев и скважин, выкачке воды из залитых паводком подвалов и т.п. Облегчить процедуру можно использованием дренажного насоса. Сведения о конструктивных особенностях и принципе работы прибора упростят выбор помпы собственникам загородных участков.

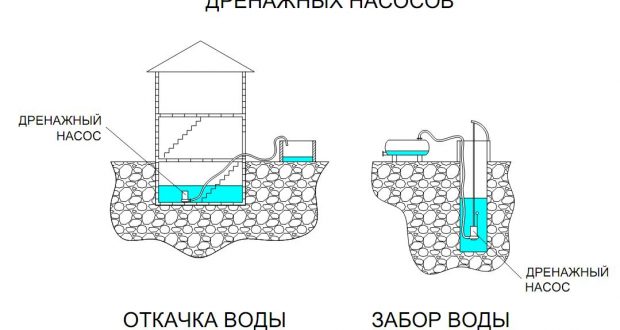

Использование

Дренажное бытовое оборудование решает такие задачи:

• автоматическая откачка жидкости из подвальных помещений зданий на заболоченной местности;
• освобождение выгребной ямы на частной территории с отсутствием централизованной канализации;
• осушение погребов, подвалов и цокольных комнат после паводков или обильных осадков;
• замена воды в искусственных водоемах (бассейнах, фонтанах, ставках);
• осушение подтопленных низин для устранения препятствий при строительных работах;
• очищение и углубление заиленных автономных колодцев или скважин;
• полив огорода и цветника на приусадебном хозяйстве.

Особенности дренажных насосов, устройство и принцип действия позволяют их использовать для перекачки чистой воды.

Конструкция

Все типы моделей устройств изготавливаются по аналогичной схеме. В основу положена схожая комплектация и общий принцип работы. В корпусе расположен электрический мотор с помповым узлом.

В конструкцию электродвигателя входят:

• ротор, на валу которого закрепляется особая крыльчатка, выполняющая функции рабочего органа;
• статор;
• подшипниковые щиты.

Устройством насосного узла предусмотрены входные всасывающие отверстия. От их диаметра зависит максимальный размер твердых частиц, проходящих через помпу.

Безопасность функционирования подвижных деталей обеспечивается за счет использования:

• терморегулятора, отключающего электромотор при достижении критической температуры;
• поплавкового выключателя, срабатывающего при снижении уровня перекачиваемой жидкости ниже максимально допустимых значений.

Герметичный бокс из полимерных материалов с помещенным внутри комплектом электронных датчиков определяет принцип работы поплавка дренажного насоса. Воздух, заполняющий внутреннюю полость, поддерживает устройство на поверхности водного зеркала. При изменении уровня электроника перемещается, при понижении отключая мотор. Замыкание и размыкание контактов цепи при движении поплавка происходит за счет электрического переключателя со стальным шариком.

В узких резервуарах установить поплавковый выключатель не позволяет ограниченное пространство. В таких случаях применяется инновационная технология контроля работы насоса дренажного типа. Остановка двигателя при критическом снижении напора осуществляется аквасенсором.

Регулятор используется для выставления желаемого уровня воды. Минимальный показатель составляет 5 мм. Превышение способствует запуску механизма.

Для постоянной эксплуатации к дренажнику подключают жесткие трубы. При периодическом применении насоса рекомендуется соединение с гибкими шлангами.

Особенности работы

Заключается в перемещении воды из переполненного резервуара в свободную емкость. Жидкость заполняет рабочее пространство дренажного насоса. Из камеры крыльчаткой поток направляется к выводящему патрубку.

В большинстве исполнений колесу придается полуоткрытая конфигурация. Такая конструкция способствует росту производительности прибора. Механизм за короткий период перекачивает большие объемы воды.

Поскольку дренажные насосы не предназначены для создания высокого напора, они не могут быть использованы для подъема и передачи жидкостей на значительные дистанции. Устройства используют на ограниченных расстояниях загородных участков.

Риск перегрева электромотора при длительном использовании сокращается благодаря охлаждающему эффекту перекачиваемой субстанции. Поэтому максимальная температура воды ограничивается 500С. Нестандартное оборудование, применяемое в экстремальных ситуациях и горячих средах, относится к высокому стоимостному сегменту.

Классификация дренажных насосов

По характеристикам откачиваемой жидкости помповые установки делят на следующие виды:

1. Для переработки чистой и слабозагрязненной водной суспензии. Способны качать воду с твердыми вкраплениями размером до 5 мм. Используются для водозабора из понижающих скважин, осушения бассейнов и дождевых баков.
2. Для жидкой среды средней степени загрязнения. Транспортируют механические примеси до 25 мм при освобождении ливнестоков и дренажных колодцев.
3. Для грязной воды, содержащей нерастворимые фракции 38 мм. Устройства повышенной мощности опустошают накопительные водоотстойники, откачивают неочищенную жидкость при затоплениях.

Главное отличие дренажных механизмов от скважинных насосов базируется на возможности передачи воды с твердыми частицами. Отдельные виды промышленного назначения способны транспортировать примеси размером до 120 мм. Используются при чистке канализации.

Конструктивные особенности легли в основу деления агрегатов на две категории:

• поверхностные;
• глубинные или погружные.

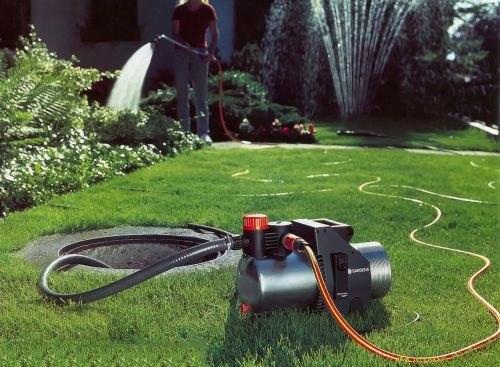

Поверхностный тип

Устройства первого типа устанавливаются над емкостью. Для размещения корпуса такого механизма выбирают сухой участок с ровной поверхностью. Жидкость откачивается через рукав из ПВХ трубы или эластичного шланга, погруженный в резервуар.

Мобильность поверхностных помп позволяет перемещать оборудование по территории, устанавливая на требуемом участке. Простота эксплуатации привлекает дачников.

Выбирая поверхностный дренажный насос, принцип действия можно перевести в автоматический режим. Технология заключается в соединении тумблера переключения с поплавковым механизмом.

Поплавок опускают в опустошаемую емкость вместе с рукавом. Датчики срабатывают при повышении уровня жидкой субстанции выше заданной отметки. Помпа запускается.

К достоинствам поверхностных агрегатов относят:

• простоту монтажа и разборки устройства;
• упрощенную процедуру ухода, состоящую в периодической чистке и смазке конструктивных элементов.

Недостатком считается невозможность откачки воды из глубоких резервуаров. Предельная высота всасывания находится в границах 8-12 м. Поэтому для чистки заиленных скважин артезианского типа они не применяются.

Погружные помпы

Принцип действия глубинных дренажных насосов аналогичен поверхностным установкам. Используются при осушении глубоких канав, шурфов, технологических приямков. Допускается задействовать устройство для очищения колодцев.

В конструкции устройства отсутствуют патрубки и шланги. Помпа сама перекачивает сточные воды. Для защиты деталей от повреждения твердыми механическими фракциями на днище устанавливается фильтрационная сетка. Приспособление не позволяет крупным нерастворимым частицам разрушить подвижные элементы насосного механизма.

Погружные помпы монтируют на дне опустошаемой емкости. Вода подается через решетчатый заборник в нижней части корпуса. Глубина монтажа зависит от характеристик резервуара. Чем больше высота всасывания, тем проще процедура эксплуатации.

К достоинствам глубинных насосов дренажного типа относят:

• высокую производительность помпового устройства;
• возможность безопасной эксплуатации на глубине нескольких десятков метров;
• автоматизацию функционирования за счет применения поплавкового механизма или полимерного пузыря;
• бесшумную работу.

Погруженная в жидкость насосная установка обладает тихим ходом, поскольку вода поглощает посторонние звуки. Поэтому погружная помпа не доставит неудобств даже семьям с младенцами. Отсутствие шумов способствует спокойному отдыху и сну в тишине.

К недостаткам глубинного дренажника относится затрудненный доступ к оборудованию. Для проведения сервисных мероприятий потребуется извлечение агрегата из резервуара.
