Принцип действия электрического котла отопления
Содержание
- Суть работы
- Типы электрических моделей
- Другие различия
- Дополнительная комплектация
- На что стоит обратить внимание
- Видео
Суть работы
Принцип действия электрических моделей оборудования для отопления понятен каждому, кто хоть раз имел неосторожность прикоснуться к только что вскипевшему электрочайнику.
Внутри корпуса прибора расположен нагревательный элемент - спираль.
Температура после включения увеличивается, и тепло передается стенкам чайника.
Отличие котла в том, что его «чайник» - лишь первичная емкость. От теплообменника вода поступает в систему отопления - радиаторы. В результате именно они обогревают необходимую площадь.
Типы электрических моделей
Устройства делятся на три категории. Каждый использует определенный способ нагрева.

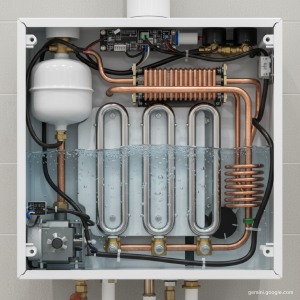

ТЭНовое оборудование.
К ним относится большинство электрокотлов на рынке. Принцип действия заложен в их названии. ТЭН - это трубчатый электронагреватель, та самая спираль из чайника, только большего размера и мощности. Он состоит из:
- металлического корпуса (сталь, алюминий);
- спирали, чаще всего нихромовой;
- наполнителя с диэлектрическими свойствами, расположенного между ними.
В зависимости от размера и расположения теплообменника может быть задействовано несколько ТЭНов, для обеспечения равномерного во время работы.
У оборудования для отопления имеются преимущества и недостатки, связанные с использованием подобного принципа работы. Они защищены не только от превышения допустимой температуры - на всех приборах с этим справляется обычный терморегулятор - но и от короткого замыкания. Песок-наполнитель исключает контакт внешней оболочки со спиралью.
Главная проблема вновь отсылает к чайникам - это образование накипи на нагревательном элементе. К этому рано или поздно приведет использование жесткой воды. Результатом станет значительное снижение эффективности работы системы– отложения извести ухудшат теплообмен, и тепла для передачи на радиаторы перестанет хватать.
Возможных решений два - изначально использовать в качестве теплоносителя подходящую жидкость, либо регулярно чистить составляющие. Это можно делать вручную, извлекая ТЭН и счищая известковый налет, пока он еще влажный, либо при помощи бытовой химии. Самый простой способ - положить ТЭН в раствор уксусной эссенцией.
Тем, кто не имеет желания заниматься подобным обслуживанием устройства, стоит рассмотреть другие виды электрокотлов.
Индукционные.
Более современный тип, отличается усложненным принципом работы. В электрических моделях используется индукционный излучатель, передающий энергию на изолированные трубы, нагревающие циркулирующий теплоноситель. Отличается повышенной эффективностью за счет высокой теплоотдачи. Отсутствует и проблема образования накипи, за счет чего нагреватель не подвергается лишнему износу. Обратной стороной долговечности становится высокая цена и массивность конструкции, которую придется учитывать при монтаже.
Электродные.
Модели, появившиеся на широком рынке относительно недавно. Благодаря принципу работы называются ионными. На ионы воздействует преобразователь тока, и в результате колебания частиц выделяется тепло. Недостаток - использование специального теплоносителя, подготовленной воды или особого состава, а также периодичность замены преобразователя (электродов).
Преимущество - никакого налета и повышенная безопасность. В моделях устройств другого принципа работы существует опасность утечки, что может привести к возгоранию из-за повышения температуры. Здесь же проблема решается самим принципом работы - котел просто перестанет работать, как только рабочая камера опустеет.
К другим положительным сторонам относятся экономичность и скорость нагрева. В отличие от тех же ТЭНовых моделей они разогреваются всего за минуту-две, при потреблении во время работы в два раза меньшего количества электроэнергии.
Другие различия

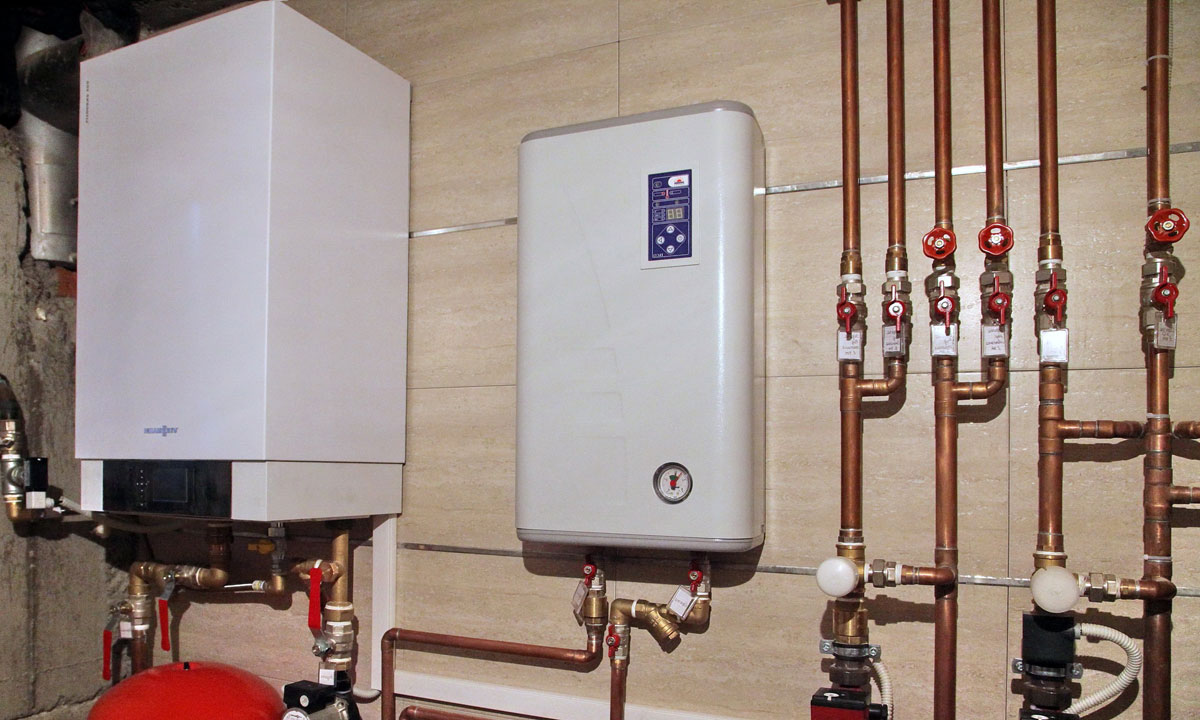

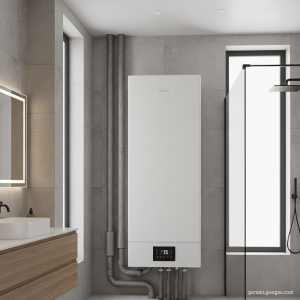

Помимо способа нагрева отопительное оборудование разделяют по принципу крепления - напольные и настенные. Расположение котла обычно зависит от его габаритов и способа подачи в теплообменник. Это важный момент - принцип работы электрического котла предполагает циркуляцию жидкости, поэтому нужно заранее обдумать предпочтительный вариант.
При помощи насоса. Такая схема подачи называется принудительной циркуляцией. Насос используется везде, где рабочая камера котла находится выше труб для отвода жидкости от радиаторов. Насос устанавливается перед устройством.
Естественным образом. Самая простая схема - напольный котел, к которому под наклоном идет подающая труба. Обычно такую систему сложно установить за счет сложного или протяженного контура.
В зависимости от принципа работы меняется и схема подключения к водоснабжению.
Дополнительная комплектация
Обвязка защищает котел от перегрева и теплопотери. Правильное подключение требует использования дополнительных элементов
Расширительный бак
В процессе нагрева увеличивается объем жидкости. Для улавливания излишков в верхней точке, между теплообменником электрического котла и радиаторами, устанавливается расширительный бак. К нему ведут патрубки, по которым нагретые излишки попадают внутрь и покидают емкость после охлаждения. Объем бака рассчитывается в зависимости от составляющих контура.
В закрытых котлах предполагается использование альтернативы - мембраны. Она делит емкость на две части, одна из которых заполнена воздухом. При увеличении объема воздушная часть сжимается, а после остывания - возвращается к исходному состоянию. Объем обычно равен одной десятой от общего.
Фильтры
В специфических сферах применения устанавливаются фильтры, очищающие поступающий в котел теплоноситель. Они помогают избежать попадания в котел мусорных компонентов – они откладываются на внутренних элементах, ухудшая эффективность их работы и состояние. Использование фильтров помогает сэкономить в перспективе, позволяя системе работать дольше.
Гидрострелка
Представляет собой разделяющуюся трубу. Предназначение гидрострелки - отвод от основного контура к дополнительным. Ее использование позволяет нескольким контурам работать независимо друг от друга, чего нельзя достичь при их последовательном подключении к котлу.
Терморегуляторы

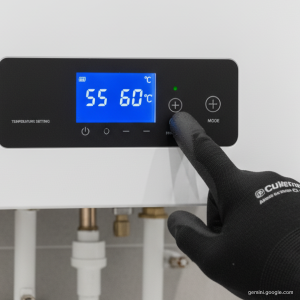

Основа безопасности работы любого котла. Может быть механическим, мембранного типа, или электронным - с датчиками температуры. Размыкает цепи при обнаружении перегрева системы, возобновление работы при возвращении к оптимальным значениям. Контрольные показатели на разных моделях устанавливаются вручную либо дистанционно.
На что стоит обратить внимание
Многие комплектующие продаются вместе с устройствами либо могут быть предустановленными. Но существуют и дешевые модели, требующие покупки дополнительного оборудования для правильной обвязки. Лучше перепроверить особенности подключения перед покупкой, чтобы избежать лишних трат в будущем. Также стоит проверить, подходит ли котел для обычной однофазной сети питания. Мощные модели (от 6кВт) могут потребовать прокладки отдельной линии.
Правильный выход – получить консультацию продавца или поспрашивать советов у знакомых. Покупка и установка электрического отопительного оборудования можно рассматривать как долгосрочную инвестицию, и относится к ней соответственно.
В магазине АкваСан широкий ассортимент настенных электрических котлов отечественного и зарубежного производства. Модели отличаются мощностью и габаритами. Из особенностей предлагаемых устройств:
- встроенный насос;
- дисплей либо световая индикация процесса работы и показателей;
- подключение к стандартной сети 220В;
- дополнительная комплектация (крепления, расширительный бак).
Отдельно можно приобрести термостат - прибор для дистанционного контроля работы устройства. Задать вопросы по установке отопительного оборудования и регуляторов, подобрать подходящую модель и уточнить условия доставки можно по контактному номеру.
