Подключение душевой кабины к водопроводу и канализации в 99% случаев удается выполнить самостоятельно. Информацию о типах соединений легко отыскать в инструкции, а если ее там нет, то в интернете. Мы составили подробное руководство по монтажу душевых для начинающих и опытных мастеров.

Подготовка к работе

Планирование начинается с проверки диаметров. Часто неопытные люди терпят неудачу из-за неправильного понимания технических характеристик. Проверьте указанные в инструкции цифры, прежде чем приступить к подключению.

Определите диаметр сифона, отвода. Заранее приготовьте сварочный аппарат (возьмите в аренду или купите). Или продумайте альтернативу сварке, мы расскажем про несварные методы далее. Приобретите силиконовый герметик от поставщика с хорошей репутацией.

Ответственный производитель всегда указывает параметры душевой. В приложенных бумагах вы найдете искомые сведения. Но иногда дилеры не пишут подробную информацию, чтобы клиенты заказывали монтажные услуги.

Разбираемся с маркировкой

В рамках одной статьи невозможно перечислить все разновидности соединений. Мы покажем основные принципы подбора труб. По приведенной схеме реально подключить любую душевую кабину, если не спешить и обдумывать каждый этап.

Перед визитом в магазин следует уточнить диаметр труб. Сделать это бывает непросто, особенно если нет информации от производителя. Продемонстрируем, как правильно выполнять расчеты и замеры.

Допустим, после замеров ванной комнаты, выяснилось, что диаметры труб разные:

1. Стояк на 32 мм.
2. Обратка на 25 мм.
3. Разводка по квартире 20 мм.

В сантехнических каталогах пишут проходной размер труб:

• 1/2 или 3/4 inch для водопроводной системы.
• 32, 40, 50, 70 для удаления сточной воды.

Заводская маркировка содержит много информации. Давайте проанализируем, что может быть написано на пластиковом покрытии:

• Р 52134. Номер ГОСТа, по которому была изготовлена труба.
• PP-R TYPE 3. Указание на тип материала. Изделие было изготовлено из полиэтилена.
• PN20. Обозначение конкретной модели трубы, лежащей перед вами.
• 2.0 МПА. Максимальное рабочее давление20 атмосфер.
• Дата производства трубы. Не влияет на свойства изделия.
• FD 32. Указание на величину внешнего диаметра.

Логические выводы

По измерениям не удалось найти соответствующий размер на стояке. Изучение маркировки помогло узнать номер ГОСТ. В нем содержатся полезные сведения о конкретной трубе. Например, мы узнали, что пластиковые и металлопластиковые трубы классифицируются по наружному диаметру. Это правило закреплено в ISO 161. Для подбора фитингов запомните этот принцип.

В рассмотренном примере понадобится найти переходник из-за несовпадения диаметров труб. Переходник необходимо установить там, где стыкуются пластик и железо. Половины фитинга измеряется штангенциркулем. Сведения о второй половине по нормативам должен предоставить завод. Если маркировки нет в инструкции, проводятся измерения. Для перехода на 1/2 или 3/4 дюймов необходимо использовать подводку.

ГОСТ Р 52134

Изучим краткое содержание этого документа. В нем описаны свойства напорных труб, сделанных из термопластиков. Эти полимеры разогреваются и на время становятся мягкими, податливыми. После разогрева они вновь застывают, не теряя исходной прочности, заложенной изначально. В домашних условиях подобная операция выполняется паяльником.

Классификация

Большинство термопластиковых труб состоят из полипропилена. В сопутствующей документации обязательно найдется указание на материал и толщину. Этого хватит для выбора переходников. Согласно классификации, существуют следующие фитинги:

• Сварные.
• Для крепления на клей.
• Механические.
  • Компрессионные.
  • Фланцевые.
  • С раструбом.
  • С резьбой.
  • Прессовые.

Наибольшей популярностью пользуются электросварные варианты. Они распространены среди профессиональных ремонтников. Соединяются электросварной техникой или в раструб. Если вы не хотите платить монтажникам или покупать сварочный аппарат, мы предложим альтернативные решения.

Для соединения полимеров не применяется склеивание. Это ненадежная фиксация для двух поверхностей. Если вы не планируете учиться электросварке, обратите внимание на механические фитинги. Выбирая их, вы сэкономите деньги на покупке инструмента и вызове мастера.

Компрессионные

Эти переходники легко поставить на предназначенное место. Они подходят для ПНД и РР труб. Однако эта категория мало распространена в России. Такая продукция представлена не в каждом каталоге строительного магазина. Поиски в небольших городах становятся затруднительными.

Лучше искать и заказывать через интернет. Большинство доступных для заказа переходников китайского производства. Китайские модели выдерживают значительное давление: для d=63 mm, P=16 бар. Подходят для бытового применения.

Раструбные

Имеют резиновое уплотнение. Применяются для канализационных соединений. Однако они не способны выдерживать гидротехнические удары. Не подходят и для утилизации стоков.

Обжимные

Включают сердечник, гильзу, эластический уплотнитель. Гильза надевается на зону соединения, а сердечник, наоборот, вкладывается внутрь. Сдавливается ручным прессом, либо клещами. Требуется применить физическое усилие, чтобы поверхности примкнули и остались в заданном положении.

Фланцевые

Фланец крепится с помощью развальцовки или другого способа фиксации. Эта методика считается неудобной.

Резьбовые

Подходят для трубопроводов с малой интенсивностью потока. Уплотнительный элемент иногда отсутствует. Отличаются нарезанной разметкой. Не совместимы с линией входящего снабжения. Не актуальны для оттока жидкости.

Технология устанавливания

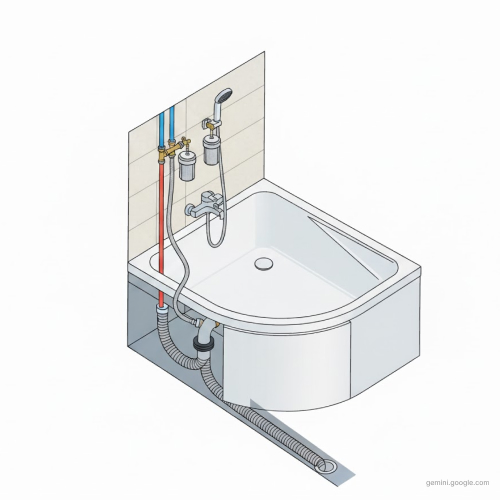

Перечислим важные этапы и основные моменты, которые нужно учитывать при монтаже. Точная схема зависит от устройства конкретной душевой кабины. Но есть общая последовательность для любой планировки и ситуации.

Ставим основание

Если кабина предусматривает поддон, он размещается на заранее подготовленной стяжке. Нужно выровнять пол, только потом привозить и ставить душевую кабину. Регулируемые опоры меняют высоту и горизонтальное расположение бортиков.

Если электрическое оборудование для душа находится внизу, под основанием, расположите его на стальной опоре. Нельзя размещать электрооборудование на стяжке или плитке. Это запрещено правилами безопасности. Иначе внутрь поддона будут попадать вода и грязь, что вызовет поломку или спровоцирует поражение током.

Подключаем воду

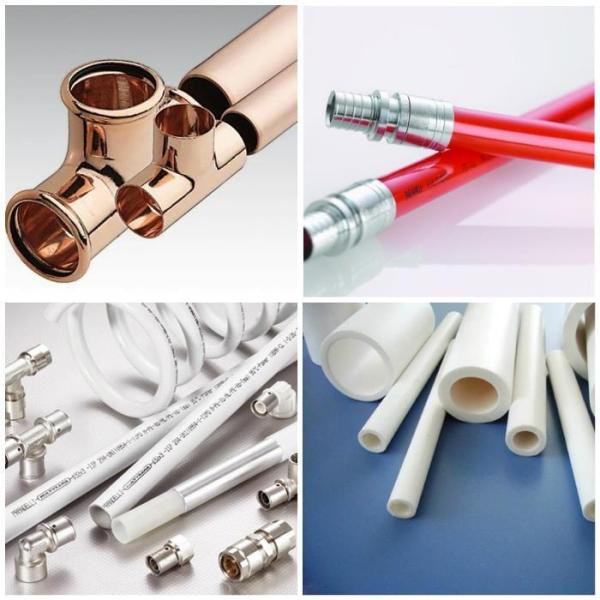

Если ваша душевая кабина оснащена полипропиленовыми трубами, задумайтесь о применении электросварки. Так вы получите надежные места скрепления. Для качественной сборки советуем выбрать металлопластиковые трубы. Их стенки устойчивы к перепадам напора, не пропускают воздух. Монтаж пластиковых труб всегда начинается от счетчика воды. При работе понадобятся уплотнители.

Когда душевой заменяют смеситель, процедура упрощается: фитинги уже наварены. Остается сделать подводки подходящего диаметра. Для успешной стыковки требуется дополнительный переходник. На герметизацию стыка подойдет фум лента или пакля с нанесенной уплотнительной массой.

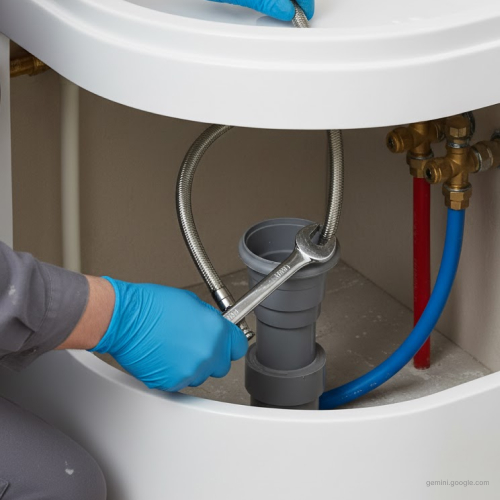

Отводим стоки

Трубы из чугуна отличаются стандартным диаметром: до 50 мм. Душевые с ними не стыкуются. Их типовые значения труб: 32 или 40 мм. Реже встречаются модификации: 43 mm и т.д. Измерьте самостоятельно: указанные габариты могут не совпадать с реальными. Доверяйте не справочным сведениям, а достоверным показаниям.

Недобросовестные бизнесмены специально усложняют монтаж. Они выпускают нестандартные комплектующие, чтобы покупатели не переходили к конкурентам. Так делают не все поставщики. На akvasan-shop.ru можно приобрести душевое оборудование, уточнить особенности товара и получить консультацию по монтажу.

Чтобы соединить душевую кабину со сливным отверстием, требуется эксцентрический переходник. Подбирайте длину и обхват по инструкциям. Внимательно читайте надписи, изучайте ассортимент, и вы справитесь с задачей.

Не забудьте про силиконовый герметик. Он позволит выполнить гидроизоляцию, чтобы избежать затопления, повышенной влажности, развития плесени и грибка на стенах в ванной комнате. В вертикальной душевой выше риск потопа, поэтому будьте предусмотрительными.

Включаем электричество

До первого запуска душевой проверьте правильность соединений. Кабина должна быть собрана, вплоть до размещения стеклянных перегородок. Лучше провести для душевой отдельный трехжильный кабель от УЗО, использовать понижающий трансформатор.

Обязательно выполните заземление. Особенно если поддон сделан из чугуна или стали, а не из пластика. Никогда нельзя исключать случайное падение фена или электробритвы. Стоит быть предусмотрительным, свести вероятность удара током к нулю.

Совет от мастеров

При первой сборке душевой не затягивайте саморезы и винты до упора. Если вы обнаружите, что допустили ошибку, и возникнет необходимость открыть доступ к трубам, вы сможете сделать это быстрее. Убедившись в правильности результата, затяните крепежи в полную силу.

Видео - секрет подключения душевой кабины к воде

Заключение

С помощью приведенных выше рекомендаций, Вы сможете определить размер необходимых деталей, купить переходники и выполнить монтаж душевой кабины. Вы сэкономите на услугах рабочей бригады и пополните семейный бюджет. При правильном подключении вероятность затопить соседей снизу полностью исключена.
