Как сделать дренажную систему на участке своими руками

• Зачем нужен дренаж для участка
• Когда нужно делать дренаж
• Зачем проводить исследования участка перед установкой дренажа
• Можно ли обойтись без геологических изысканий
• Какими бывают виды дренажа
• Поверхностный дренаж
• Глубинный дренаж
• Какие комплектующие понадобятся для установки дренажной системы
• Как сделать проект дренажной системы
• Как самостоятельно установить дренажную систему на участке
• Инструкция по установке кольцевой дренажной системы своими руками
• Установка линейной, точечной поверхностной дренажной системы своими руками
• Инструкция по установке глубинного дренажа своим руками
• Как самостоятельно обслуживать дренаж
• Какие ошибки допускают при прокладке дренажа

Для защиты фундамента частного дома от воздействия ливневых и грунтовых вод устанавливают дренажную систему. Это особенно важно при скоплении влаги в верхнем слое грунта. Если упустить момент, то после сильного ливня будет затоплен цокольный этаж, стены начнут деформироваться. В статье расскажем, как выбрать комплектующие и установить дренажную систему на даче своими руками. Рассмотрим все важные моменты.

Зачем нужен дренаж для участка

Дренажная система – это перфорированные трубы либо лотки, которые расположены под землей на разной глубине. Иногда делают дренаж на грунте под определенным углом. Вода после ливня стекает в систему, отводится с участка под уклоном. Не придется выполнять осушение территории после осадков.

Задачи дренажа:

• забирать лишнюю воду;

• отводить с придомовой территории;

• предотвращение «выдавливания» септика, если уровень грунтовых вод высокий;

• защита грунта от переувлажнения и вымывания плодородного слоя;

• чтобы на открытом участке не было луж.

Лишняя влага не станет скапливаться в почве. Будет комфортно ходить по участку на даче даже после грозы.

Использование дренажа позволит не только защитить фундамент дома от разрушения, но и растения, деревья от подтопления. Если вода будет постоянно скапливаться, садовые культуры погибнут. Систему перфорированных труб используют для ослабления давления воды на фундамент сарая, беседки или гаража, забора.

Когда нужно делать дренаж

Нет никаких технических регламентов, обязывающих владельцев загородных домов делать дренаж. На необходимость монтажа указывают следующие признаки:

1. После дождя ноги утопают в грязи. Открытый дачный участок превращается в болото.

2. На территории имеется коттедж, гараж. При наличии плотного грунта, вода будет оставаться на придомовой территории, подмывать фундамент здания. В результате появятся трещины, плесень, грибок на стенах.

3. На участке преобладают растения, которые встречаются на болоте: камыш, осока или плакучая ива.

4. Если дом построен на ровной местности. Лишняя влага будет скапливаться на территории.

5. Участок расположен в низменности. Вода станет стекать со склона, скапливаться около дома.

6. Если есть сильный уклон по периметру. Быстрый поток вымоет весь плодородный слой почвы.

7. При наличии на территории глинистого грунта. После дождя влага будет застаиваться.

8. При высоком уровне грунтовых вод меньше 1 м.

9. При строительстве коттеджа возвели заглубленный фундамент. Основание после сильных дождей подтапливается.

Необходимо делать дренажную систему, если двор вымощен плиткой или брусчаткой.

Зачем проводить исследования участка перед установкой дренажа

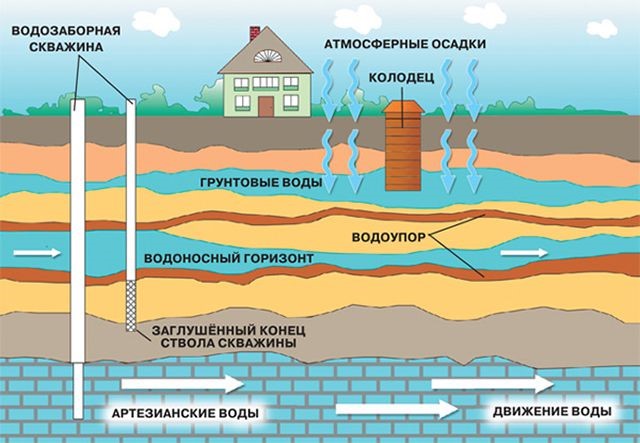

Придомовая территория индивидуальна по составу грунта, уровню грунтовых вод и рельефу. Согласно строительным нормативам возведение дома начинается с изучения почвы. Предварительно проводят геолого-геодезические изыскания. По результатам полученных данных составляют проект будущего дома, делают дренаж. К отчету прилагают:

1. Топографическую съемку – будут видны границы территории.

2. Характеристику рельефа – в документе прописан вид участка, есть ли уклон и направление для стока воды.

3. Сведения о грунте – описывают тип, на какой глубине пролегают подземные воды и их сезонные колебания. Указывают, как влага будет воздействовать на фундамент дома.

4. Сведения о пучинистости грунта – риск появления просадки, оползней, подтоплений.

5.

Геологи по результатам исследования пропишут рекомендации и полезные советы для строительства фундамента, установки дренажной системы. Например, с виду дачный участок идеально подходит для возведения коттеджа. Но после геологических изысканий сотрудники могут запретить строительство по сделанному проекту.

При высоком уровне грунтовых вод, когда показатели нижней границы менее 1 метра, нельзя возводить дом с подвальными помещениями. Вместо ленточного фундамента используется свайный. Обязательные условия - исследования нужно проводить перед началом строительства.

Можно ли обойтись без геологических изысканий

Если на участке уже есть постройки, сооружения, то исследования уже проводились. Не придется заказывать услугу повторно. Определить объем риска возможно и самостоятельно:

• Стоит пообщаться с соседями – спросить про подтопления, имеется ли в поселке общая дренажная система. Комментарий соседа поможет определиться: делать или нет дренаж.

• Внимательно осматривают подвал – если степень влажности повышена, то на стенах будет скапливаться плесень.

• Если на территории есть колодец или скважина, то удастся определить уровень пролегания подземных вод.

• Обращают внимание на растения. Если на участке много крапивы, конского щавеля, осоки – это указывает на высокий уровень пролегания подземных вод 2,5-3 метра. При наличии полыни или солодки, не стоит переживать из-за повышенной влажности. Воды находятся на большой глубине.

• Можно сделать небольшую скважину. Для работы подойдет садовый бур с удлинителем. Бурение проводят при наивысшем подъеме воды. Если в скважине через 1-2 суток появится жидкость, то нужно обязательно делать дренаж.

• На территории после дождя остается много луж – это указывает на глинистую почву. Вода остается на поверхности, а не впитывается.

Избежать проблем в будущем поможет качественная дренажная система.

Какими бывают виды дренажа

Разновидностей систем много, расскажем о простых типах с технической стороны. Чтобы не возникло проблем с монтажом. Чем будет проще дренаж, тем меньше комплектующих придется закупать. Еще один аргумент в пользу простой системы – не возникнет сложностей с обслуживанием.

Поверхностный дренаж

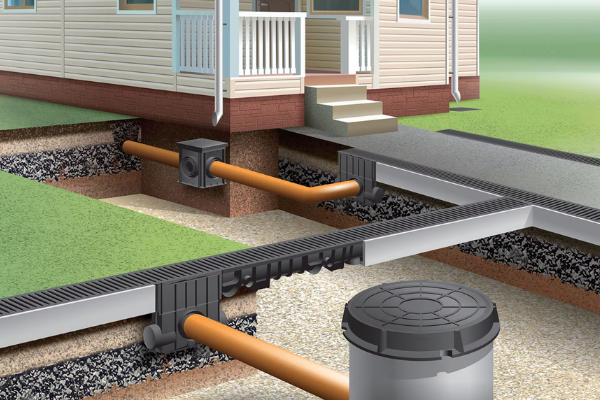

Выбирают для отвода влаги после ливня или таяния снега. Устанавливают систему вокруг дома, гаража или хозяйственных построек. Различают два способа поверхностного дренажа:

1. Точечный вариант – используют для сбора, отвода сточных вод. Второе название локальная дренажная система. Устанавливают под водостоком с кровли, около входной двери и гаражных ворот, в месте нахождения поливного крана. Комплектующие выбирают так, чтобы подходили к ландшафтному дизайну участка.

2. Линейный – этот способ используют для удаления воды с большой территории. Конструкция состоит из каналов, лотков, которые устанавливают под наклоном. Дополнительно монтируют пескоуловители, защитные решетки. У последнего элемента несколько функций: декоративная, фильтрующая и защитная. Прекрасно вписываются в выбранный ландшафтный дизайн сада. Каналы, лотки изготавливают из полипропилена, поливинилхлорида и полиэтилена низкого давления. Часто выбирают комплектующие из бетона либо полимербетона. Решетки могут быть пластиковыми или из чугуна, нержавеющей стали. Нельзя оставлять лотки открытыми, будет внутрь попадать мусор. Перед началом работ делают бетонное основание.

3.

Поверхностная система состоит из элементов линейного, точечного вида.

Глубинный дренаж

Это полноценная закрытая система из дренажных труб, которые размещают в тех местах, где необходимо отвести лишнюю влагу или уменьшить уровень грунтовых вод.

Дрены (трубы для дренажа) монтируют с уклоном в сторону колодца либо коллектора, искусственного водоема. Укладывают трубы в канавы ниже уровня основания фундамента дома. Если монтируют по участку, то глубина залегания – 0,8-1,5 метра.

Дрены устанавливают и на середине участка, но соблюдают определенный интервал. Показатели высчитывают специалисты. Чаще всего интервал составляет 10-20 м. Укладка трубы в канавы проводится елочкой, верхушка которой направлена к коллектору. Количество дренов зависит от уровня пролегания подземных вод.

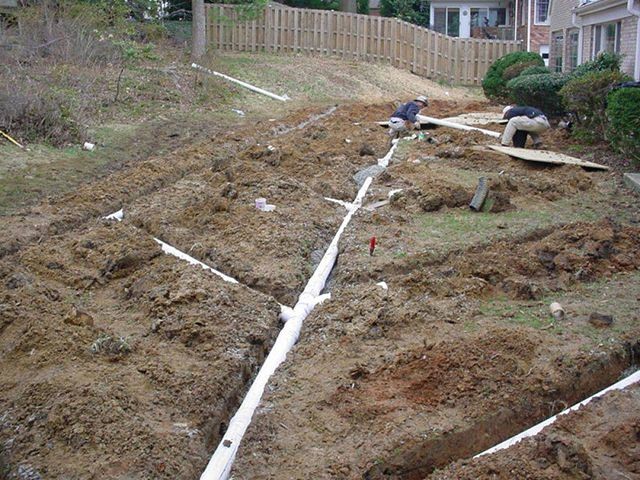

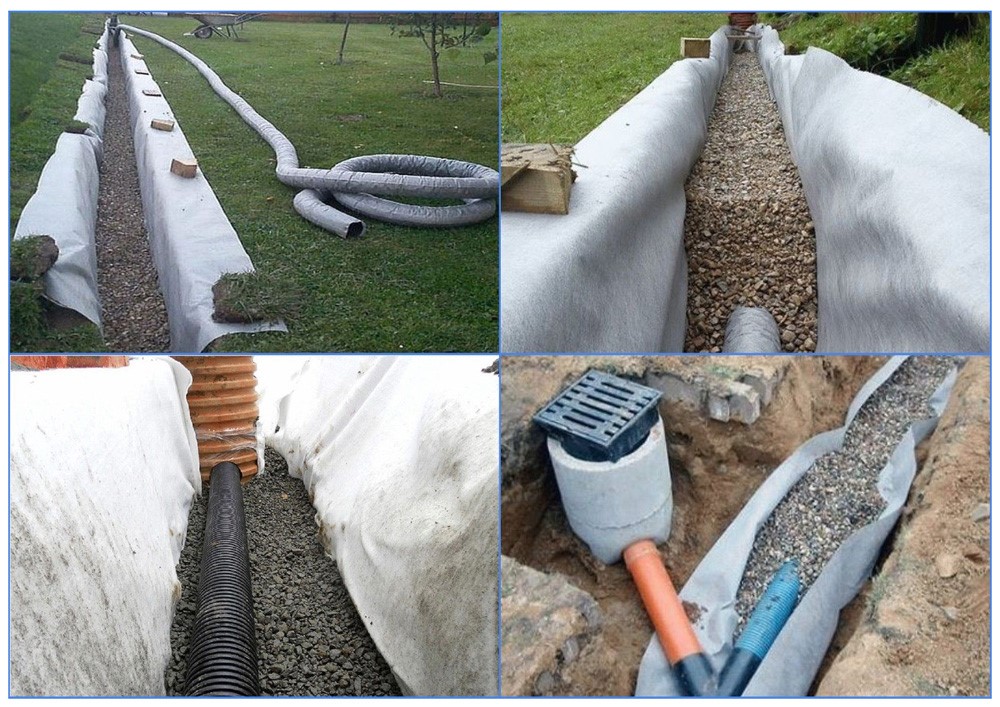

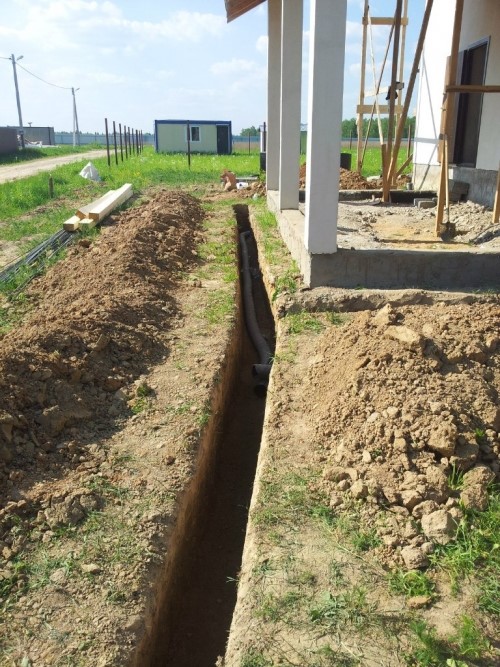

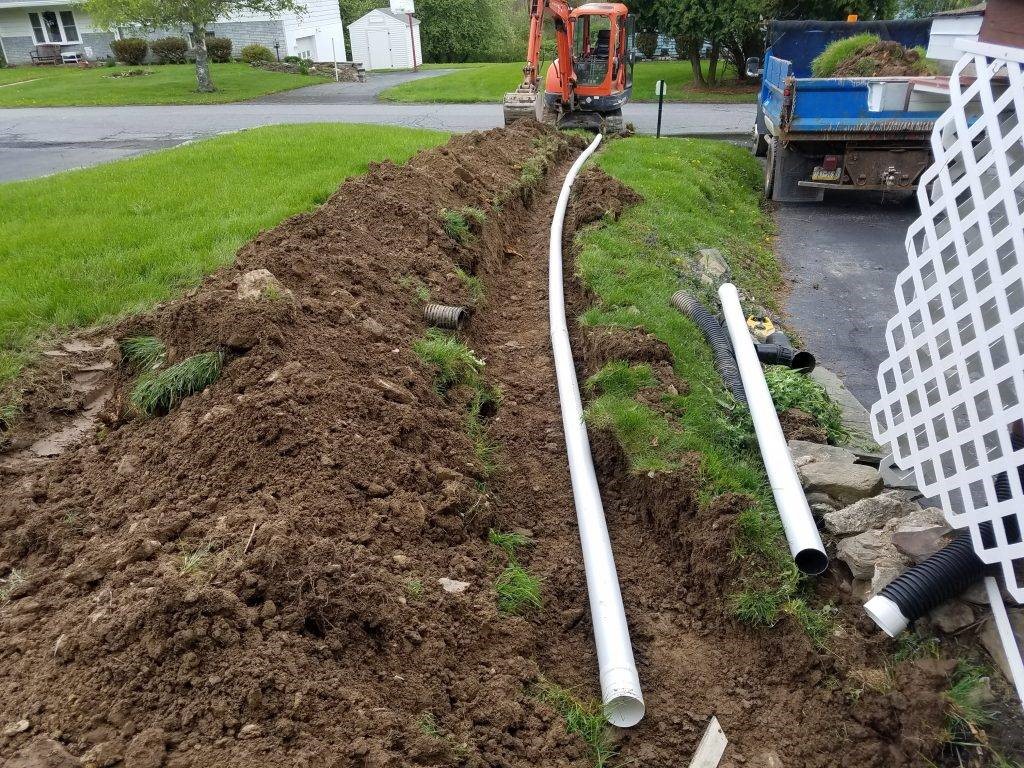

На фото изображена укладка глубинного дренажа. Во время монтажа учитывают все особенности участка. Стоит запомнить, что вода станет стекать с высокой части к низкой. Если территория ровная, то наклон делают при выкапывании траншей. Уклон должен быть 2 см на 1 метр дрена – это норма для суглинистой, глинистой почвы. Если песчаный грунт – 3 см на 1 м.

Если трубы длинные, то уклон по нормативам сложно будет соблюсти. На 10 м дрена перепад уровня составит 20-30 см. Приходится дополнительно устанавливать дренажные колодца для принятия вод.

Если же делать уклон меньше, чем 1 см на 1 м, то и скорость стекания станет низкая. Просто внутрь дренов будет попадать мусор и вода. Сложнее сделать маленький уклон. Поэтому при выборе этого способа лучше соблюдать установленные нормативы.

Дренажные колодцы делятся на три основные категории:

1. Поворотные виды – устанавливают в том месте, где труба поворачивает либо делают соединение нескольких элементов сразу. Комплектующие используют для прочистки, ревизии. Диаметр колодца выбирают индивидуально: небольшой – подойдет для чистки и промывки потоком воды под напором. У широкого устройства имеется доступ для человека.

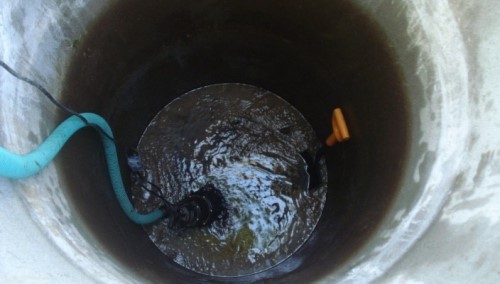

2. Водоприемные виды – о назначение просто догадаться из названия. Воду отводят на глубину либо за пределы участка, где та собирается в определенном месте. Ранее колодцы делали из монолитного бетона или кирпичных колец. Сейчас применяют пластиковые водоприемники. От мусора и протечек защищают колодцы геотекстилем. Вокруг делают обсыпку из гравия или щебня. Если необходимо откачать воду, то используют дренажные насосы. Можно жидкость применять для полива огорода.

3. Поглотительные виды – применяют в том случае, когда не получается вывести воду за пределы участка. Подойдут для монтажа при наличии песчаного либо супесчаного грунта. Колодец устанавливают диаметром 1,5 метра и глубиной 2 м. Внутрь для фильтрации насыпают песок или песчано-гравийную смесь, шлак, битый кирпич либо гравий. Чтобы внутрь не попал мусор, просто застилают геотекстилем. Обязательно вокруг края колодца делают обсыпку. Вода будет фильтроваться при попадании внутрь, и уходить вглубь грунта. Но такой вариант имеет один недостаток – у приема жидкости низкий уровень поглощения. Устанавливают в том случае, если пропускная способность не больше 1-1,5 м³ за 24 часа

.

Глубинный дренаж позволяет отводить лишнюю жидкость с участка. Но обязательно предварительно делают проект системы. Если допустить ошибки при установке, то последствия могут быть печальными: постоянные подтопления дома, гибель садовых культур, разрушение фундамента.

Какие комплектующие понадобятся для установки дренажной системы

Чтобы самостоятельно установить дренаж, заранее покупают все элементы.

Комплектующие для поверхностного дренажа

Для линейной или точечной системы используют следующие виды деталей:

1. Лоток из бетона с чугунной, стальной или оцинкованной решеткой – показатели пропускной способности 4,18 л/сек, а нагрузку выдержат до 25 т.

2. Сток из полимерного бетона с различными видами решеток – значения пропуска 1,9л/сек, выдерживают нагрузку до 12-25 т.

3. Пластиковый лоток с чугунной или оцинкованной решеткой – пропускная способность низкая по сравнению с предыдущими вариантами 1,8 л/сек.

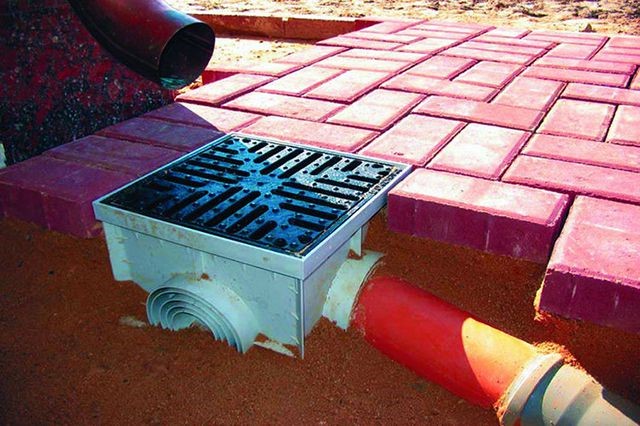

4. Дождеприемник – сделан из пластика, используют для точечного отвода жидкости, которая стекает с кровли. Можно применять для сбора воды около поливочного крана.

5. Пескоуловитель – используют для защиты труб от мусора, песка. Устанавливают в конце лотка и присоединяют к трубе ливневой канализации. Выдерживает нагрузку до 1,5 т.

Если дождеприемники установлены по углам, то пескоуловители не монтируют. Устройство используют в линейной дренажной системе, которая соединена с канализационными трубами.

Просто мусор станет попадать в трубы при отсутствии дождеприемников и пескоуловителей. Уменьшится срок службы дренажа, возникают засоры. Лучше периодически вынимать и промывать корзину, а не спускаться в колодец.

Элементы для глубинной дренажной системы

Этот способ установки самый сложный. Используют большее количество комплектующих деталей:

• Дренажные трубы диаметром 63-200 мм из ПНД – подойдут для отвода влаги от участка, фундамента дома. Дрены предварительно оборачивают геотекстилем, чтобы внутрь не попал песок, грунт или вода.

• Трубы из ПВХ канализационные – применяют для наружной системы водоотведения. Глубина закладки – 4 метра.

• Шахты колодцев с различным диаметром 340,450,695 и 923 мм – двухслойная конструкция, длина 6 м.

• Дно-заглушка диаметром таким же, как у шахты – используют для поворотных, водоприемных колодцев.

• Врезки 110, 160, 220 мм диаметром – используют на любом отрезке дренажной трубы.

• Люк из полимерного материала окружностью 340 мм – монтируют сверху колодца. Максимальная нагрузка – 1,5 т.

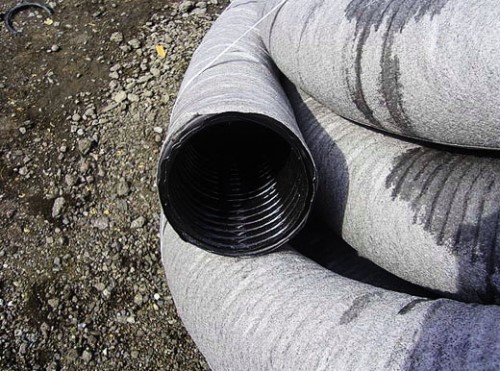

• Геотекстиль из полиэфира – защитит дренаж от гниения, грызунов и плесени. Ширина одного рулона от 1 до 6 метров.

Срок эксплуатации всех комплектующих деталей – 50 лет. Дополнительно для монтажа приобретают сборные, соединительные, пропускные лотки.

Как сделать проект дренажной системы

Весь процесс установки сложный. Все начинается с составления проекта. Рекомендовано заказывать проектирование системы у профессионала. Это будет правильное решение. Сотрудник фирмы учтет рельеф, тип строений, состав почвы, уровень пролегания подземных вод.

Заказчик по итогам работы получит следующие документы:

• план территории с рельефом;

• схему монтажа системы с указанием вида труб, сечения и глубины залегания, необходимого уклона, а также размещения колодца;

• схематическое расположение дренажа с указанием глубины траншеи, расстояния между трубами, местонахождение водоприемного, а также поворотного колодца;

• схему линейной, точечной дренажной системы, в которой будут правильно прописаны размеры лотков, дождеприемника, пескоуловителя и диаметр канализационной трубы с месторасположением водоприемного колодца;

• отчет с указанием поперечных размеров траншей для глубинной либо пристенной дренажной системы, прописывают материал, толщину обсыпки, тип используемого геотекстиля;

• расчет материалов, комплектующих деталей для монтажа.

Обязательно будет приложена пояснительная записка к проекту. Специалист опишет все нюансы монтажа дренажа, технологию процесса. Стоимость услуги ниже, чем составление проекта дома. Просто лучше один раз заплатить, чтобы не допустить множества ошибок при самостоятельной установке.

Услуги по геологическим изысканиям можно заказать на сайте выбранной компании.

Как самостоятельно установить дренажную систему на участке

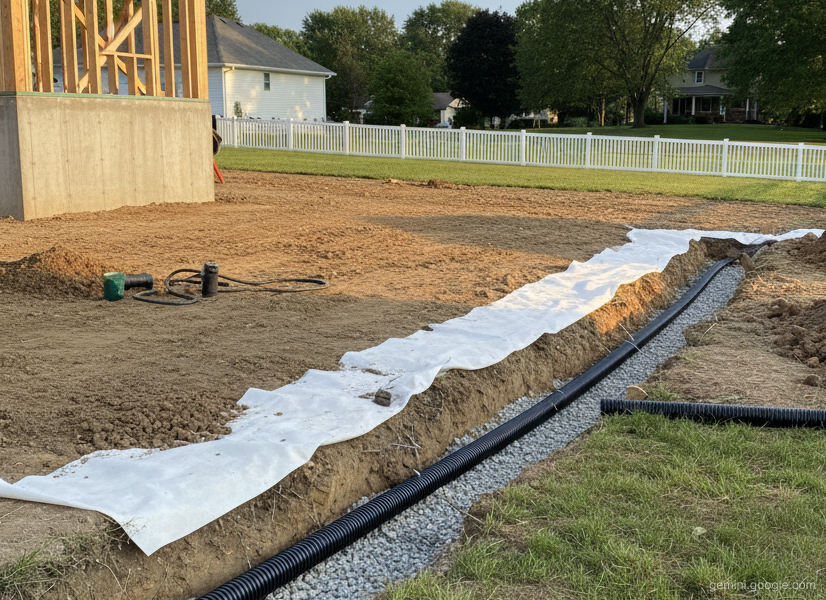

Чтобы защитить фундамент от воздействия грунтовых вод, монтируют пристенный дренаж. Самый простой вид. Установка выполняется вокруг здания с внешней стороны на расстоянии от основания 0,3-0,5 м, но не больше метра. Пристенную дренажную систему делают на этапе возведения дома, одновременно с утеплением, гидроизоляцией фундамента.

Инструкция по установке дренажа своими руками:

1. На расстоянии 0,5 метров от фундамента делают выравнивающий слой из песка 10 см.

2. Сверху укладывают слой из геотекстиля.

3. Насыпают на материал щебень, размер фракции 20-40 мм, а толщина 10 см.

4. Укладывают дренажную трубу в выкопанную канаву, которую оборачивают геотекстилем. Делают уклон 2 см на 1 метр погонный дрена.

5. В месте поворота трубы монтируют ревизионно-смотровой колодец. Уклон должен быть в одном направлении. Обязательно при установке учитывают рельеф.

6. Врезку трубы в колодец делают не у основания, а с отступом 20 см от дна с помощью муфт. В этом случае мусор, который попал в дрен, не осядет на дне. Во время ревизии будет легче промывать дно от ила и грязи.

7. Поверх трубы насыпают щебень или мытый гравий. Размер фракции 20 см.

8. Сверху укладывают геотекстильную мембрану.

9. Делают засыпку из песка.

    Видео

Заключительный этап работ – отмостка дома.

Инструкция по установке кольцевой дренажной системы своими руками

Размещается не вплотную к зданию. Расстояние до фундамента 2-10 метра. Выбирают этот способ дренажа, если коттедж уже построен, и нельзя вмешиваться в конструкцию. Подойдет при отсутствии цоколя.

Инструкция монтажа своими руками:

1. За пределами отмостки выкапывают траншею. Глубина должна быть такой, чтобы дрен располагался ниже точки основания дома на 30-50 см.

2. На дно канавы насыпают песок, толщина слоя 10 см. Хорошо утрамбовывают.

3. Застилают траншею геотекстилем.

4. Насыпают слой щебня в 10 см.

5. Укладывают трубы, предварительно обмотанные геотекстилем.

6. Уклон должен быть таким же, как и при монтаже пристенного дренажа.

7. Устанавливают ревизионно-контрольный колодец на каждом повороте.

8. Врезают муфты для дренажных труб.

9. Подсыпают щебень или гравий.

10. Подключают дрены.

11. Верхний слой – это плодородный грунт 10-15 см.

 Видео

Установка линейной, точечной поверхностной дренажной системы своими руками

Монтаж можно производить уже по имеющейся дорожке, тротуарной плитке и брусчатке. Бывает так, что какую-то часть приходится демонтировать. Просто предварительно делают план расположения дренажа.

1. Определяют точки для сброса воды. Места, где жидкость будет уходить в канализационную трубу. Глубина прокладки должна быть ниже промерзания почвы.

2. Сброс воды делают через пескоуловители либо дождеприемники. Так обеспечивают фильтрацию от песка и мусора.

3. Предусматривают подключение фасонных комплектующих деталей к наружным канализационным трубам. Примеряют элементы к местам монтажа.

4. Установку дождеприемников, которые будут находиться под водосточными трубами, лучше выполнить заранее. Тогда вода, которая стекает с крыш, не замерзнет в лотке, а попадет в трубопровод.

5. Можно обойтись и без пескоуловителя, тогда канализационные трубы подсоединяют напрямую к лоткам. Некоторые производители внутри лотка устанавливают корзинки для сбора мусора.

6. Выбирают ширину лотка, а после приступают к выкапыванию траншеи. Ширина должна быть +-10 см с каждой стороны от водостока.

7. Глубина траншеи – 20 см больше, чем размер лотка. Необходимо будет делать 10 см слой из песка, такой же из бетона.

8. Грунт из траншеи убирают, а основание выравнивают, трамбуют.

9. Делают подсыпку из щебня, размер фракции составляет 5-20 мм.

10. Вбивают колья, натягивают нить, чтобы определить уровень монтируемых лотков.

11. Применяют водостоки, рассчитывают на этом этапе уклон стока.

12. В лотке проделывают отверстия, чтобы подключить канализационную трубу.

13. На основание укладывают бетон. Выравнивают слой кельмой.

14. Устанавливают сам водосток по уровню.

15. Проверяют, чтобы плоскость находилась на 3-5 мм ниже уровня грунта. Так вода будет сразу попадать в лотки. Решетки выдержат различные механические воздействия.

16. Устанавливают по уровню пескоуловитель, который фиксируют при помощи бетонного раствора.

17. Устанавливают водоотводы в канализацию или водоем.

18. Места соединения элементов замазывают герметиком.

19. Делают бетонный «каблук».

20. Укладывают на место плитку или брусчатку.

21. Обязательно между водостоком и плиткой делают деформационный шов из рубероида, герметика.

22. Когда бетон схватится, то делают обратную подсыпку почвы и приступают к обустройству дорожек.

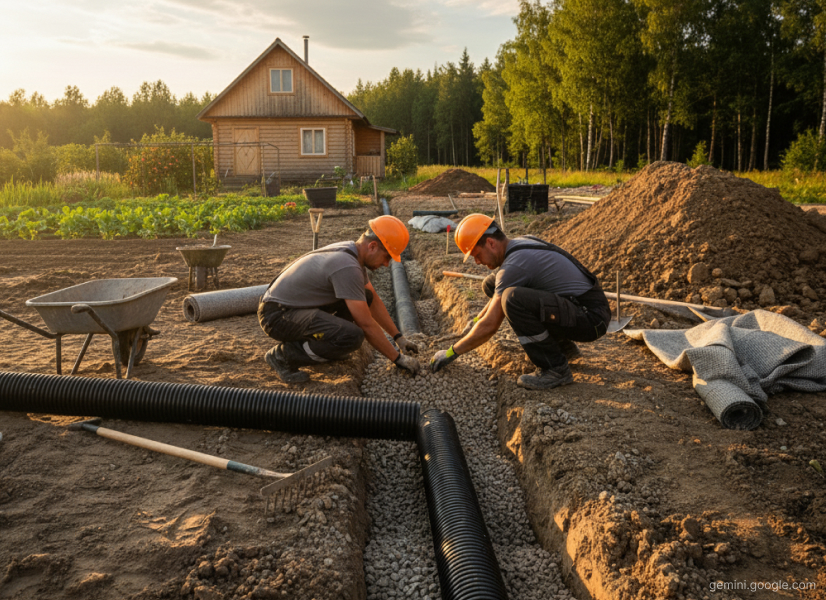

Инструкция по установке глубинного дренажа своим руками

Выполняют монтаж поэтапно:

1. Делают разметку участка. С плана на листке переносят на участок месторасположение всех элементов системы. Где будет проходить трасса из труб, натягивают шнур по горизонтали или сразу с нужным уклоном.

2. Выкапывают котлован для будущего накопительного дренажного колодца. Дно утрамбовывают и насыпают слой песка 10 см.

3. От колодца к началу коллекторного дрена копают траншею. Дно сразу делают под уклоном. Ширина дна примерно 40 см. Глубина будет указана в проекте.

4. От коллекторных траншей выкапывают такие же канавы для дренажных труб. Дно также делают под уклоном. Ширина – 40 см, а глубина по схеме в проекте. Если почва глинистая, то дрены должны находиться на 0,6-0,8 метра от поверхности, песчаная – 1,2 м.

5. Подготавливают места для монтажа коллекторных и поворотных колодцев.

6. Проверяют глубину и требуемый уклон, насыпают на дно 10 см песка. Смачивают и хорошо утрамбовывают.

7. На дно стелют геотекстиль с заходом на боковые стенки.

8. Примеряют и монтируют колодца. Делают разметку для врезки муфты.

9. Извлекают устройства и врезают муфты, чтобы подключить дренажные трубы. Устанавливают дно.

10. Монтируют колодца, выравнивают. В траншею насыпают щебень либо мытый гравий. Размер фракции – 20-40 мм, а толщина слоя – 10 см.

11. Создают уклон, утрамбовывают слой.

12. Отрезают нужный отрезок дрена, устанавливают заглушки по мере необходимости. Укладывают трубы в траншеи, подключают к муфтам колодца.

13. Проверяют уклон.

14. Сверху дрена насыпают слой щебня 20 см. Утрамбовывают, накрывают сверху геотекстителем.

15. Проверяют работу дренажной системы.

16. Если все функционирует, то сверху геотекстиля насыпают слой песка 20 см, утрамбовывают. После плодородный грунт – 15-20 см.

17. Колодцы закрывают крышками.

 Видео

Если проект дренажной системы не заказывался, все равно предварительно делают схему расположения дренов. В будущем при проведении земляных работ, получится сохранить дренаж в целости.

Если рельеф позволяет, то водосборный колодец не монтируют. Воду направляют в сточную ливневую канализацию или водоем.

Как самостоятельно обслуживать дренаж

Чтобы системы функционировала исправно долгие годы, необходимо соблюдать правила эксплуатации.

Раз в год обязательно проверяют состояние дренов, колодца. Один раз в 2 года проверяют уровень воды в сборнике жидкости. Если изменения значительные, то это происходит по следующим причинам:

• повредилась одна из дренажных труб;

• где-то на участке образовался плотный засор;

• в дрене наросли илистые отложения;

• трубопровод осел из-за движения грунта

Если вовремя проводить профилактические меры, можно избежать множества проблем и не придется делать капитальный ремонт всей системы.

Какие ошибки допускают при прокладке дренажа

При монтаже глубинного вида своими руками самое главное – не делать проект самостоятельно. Именно от этого фактора будет зависеть успех всей работы. Лучше один раз заплатить, чтобы избежать множества ошибок. Придется все не раз переделывать, а это дополнительные расходы.

Если делают поверхностный дренаж своими руками, то также сначала обязательно чертят схему расположения лотков. Иначе придется по несколько раз переустанавливать все комплектующие детали.

Качество установки дренажа – это залог эффективной работы всей системы. Если возникают какие-либо нарушения, то вода станет скапливаться на участке, может подтопить фундамент или погибнут деревья, растения. Придется ремонтировать участок дренажа или менять полностью всю систему.

Чаще всего допускают следующие ошибки:

1. Подбирают дренажные трубы, не учитывая вид грунта. Если почва суглиниста, то нельзя использовать дрены без фильтрационной системы. Иначе внутрь будет попадать песок, что приведет к засорам, выводу дренажа из строя.

2. Не соблюли уклон при установке труб – это важный момент при монтаже системы. Если не сделать все по правилам, придется все начинать сначала. Вода не станет стекать по трубам, а будет оставаться внутри. В итоге это приведет к подтоплениям и неэффективной работе всей системы.

3. Не был предусмотрен отвод воды из колодца – придется после самостоятельно откачивать жидкость с помощью насоса. Если вовремя не выполнить работы, то из-за повышенной влаги могут деформироваться стенки колодца.

4. Не соблюли технологию обустройства дренов – установили трубы без отсыпки песка или щебня.

5. Не стали укладывать геотекстиль и фильтрующий материал – мусор, песок будет попадать внутрь трубопровода. В результате образуется засор.

6. Некачественно спаяли трубы между собой – в будущем это приведет к протечкам, подтоплению участка.

Чтобы не допустить подобных ошибок, необходимо контролировать каждый этап работ. Проверять по несколько раз уклон, не забывать про слой песка, щебня. Обязательно все трубы обматывают геотекстилем, чтобы внутрь не попадал мусор и песок.

Дренажную систему необходимо делать практически на любом участке. При выборе вида учитывают расположение, рельеф и уровень пролегания подземных вод. Если было решено делать работы самостоятельно, то необходимо заранее начертить схему местонахождения труб, колодцев или заказать готовый проект у профессионала. Предварительно покупают все комплектующие детали и приступают к работе. Во время процесса не упускают ни одного важного момента: уклон, слои из песка, щебня, герметизация, геотекстиль. Обязательно проверяют работу дренажной системы, а после засыпают грунтом.
