Как правильно установить водяной полотенцесушитель?

Содержание

• Конструкция полотенцесушителя
• Виды полотенцесушителей
• Выбор модели
• Способы подключения
• Нюансы бокового подключения
• Видео

Полотенцесушитель- важное устройство, без которого трудно представить себе ванную комнату. Он служит для сушки белья после стирки. Вторая функция полотенцесушителя - обогрев помещения. Как установить водяной полотенцесушитель в ванной? Несмотря на простоту устройства, при подключении нужно соблюдать ряд рекомендаций. Тогда прибор проработает долго и эффективно и не повредит другому сантехническому оборудованию.

Конструкция полотенцесушителя

Самая простая конструкция полотенцесушителя - это обычная водопроводная труба, изогнутая змейкой. Она врезается в систему подачи горячей воды. Проходящая по трубе жидкость нагревает стенки трубы и возвращается в стояк. Обходной патрубок, или байпас, отключающий устройство от подачи воды на время обслуживания или ремонта, не предусмотрен. Для работ с полотенцесушителем требуется отключать весь стояк. Это распространенная схема использовалась в домах старой постройки. Применяется она также в бюджетных квартирах и студиях.

В более качественных домах на стояке горячей воды предусмотрены специальные отводы с запорными клапанами. Такая схема дает возможность подключать любые модели устройств, устанавливать байпасы, регулировочную арматуру по выбору владельца жилья.

В конструкцию также входят кронштейны для крепления к стене и соединительные фитинги, может использоваться заглушка для слива воды и клапан для выпуска воздуха (кран Маевского).

Виды полотенцесушителей

Существует несколько видов приборов. Они различаются своей конструкцией внешним видом, функциональностью

1. П-образный. Просто изогнутый отрезок трубы, используется в ванных малой площади.
2. «Змейка». Труба делает несколько изгибов, увеличивая полезную длину и отдачу тепла.

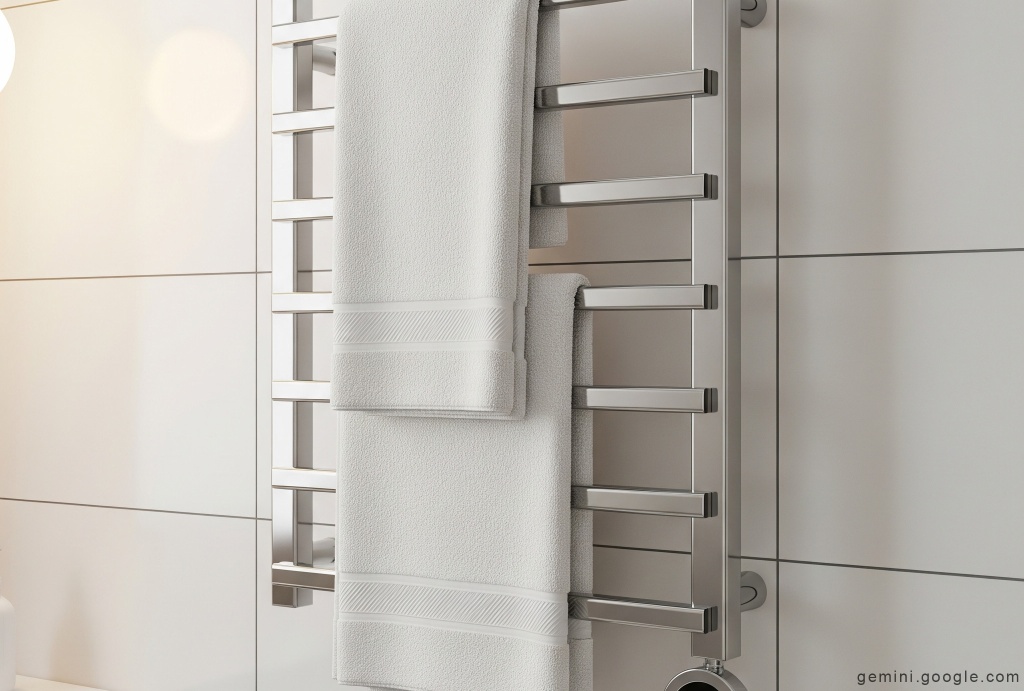

3. «Лесенка»: Две параллельных трубы(коллекторы) соединены поперечными патрубками. При равной площади на стене такая конструкция обладает максимальной общей длиной труб. Температура каждого патрубка одинаковая.
4. Поворотный. Сложная конструкция, которую можно поворачивать в вертикальной плоскости, отводя от стены. Для этого в верхней и нижней части предусмотрены поворотно-опорные муфты с уплотнением, через которые происходит подача и возврат воды. В обычном положении устройство прижато к стене. В отведенном удобно развешивать белье, сушка его происходит существенно быстрее. Нагрузка на такой полотенцесушитель ограничена, при ее частом превышении прибор быстро выйдет из строя. П-образный. Просто изогнутый отрезок трубы, используется в ванных малой площади.
5. «Змейка». Труба делает несколько изгибов, увеличивая полезную длину и отдачу тепла.
6. «Лесенка»: Две параллельных трубы(коллекторы) соединены поперечными патрубками. При равной площади на стене такая конструкция обладает максимальной общей длиной труб. Температура каждого патрубка одинаковая.
7. Поворотный. Сложная конструкция, которую можно поворачивать в вертикальной плоскости, отводя от стены. Для этого в верхней и нижней части предусмотрены поворотно-опорные муфты с уплотнением, через которые происходит подача и возврат воды. В обычном положении устройство прижато к стене. В отведенном удобно развешивать белье, сушка его происходит существенно быстрее. Нагрузка на такой полотенцесушитель ограничена, при ее частом превышении прибор быстро выйдет из строя.

Несмотря на простоту устройства, установка его требует знаний об устройстве систем водоснабжения и опыта монтажа. Для подготовки подводки и установки прибора лучше обратиться к профессионалу.

Выбор модели

При выборе модели устройства уделяют внимание следующим факторам:

1. Размеры с учетом фитингов и арматуры. Устройство должно поместиться в ванной.
2. Материал. Наиболее надежным материалом считают латунь и нержавеющую сталь. Такие приборы послужат долго. Важно проверить электрохимическую совместимость полотенцесушителя, фитингов, клапанов и труб подводки. Лучше подобрать из одного и того же материала. Это поможет избежать возникновения электрического потенциала в месте контакта разных металлов и, как следствия, ускоренной коррозии. Между такими деталями следует предусмотреть изолирующие прокладки.
3. Назначение. Если прибор предназначен для сушки небольшого полотенца, обходятся простейшей моделью. Если же на него будет возложена функция отопления, подойдут устройства с большой суммарной длиной труб.

Если водопроводные трубы спрятаны в стене, изоляции мест соединения полотенцесушителя с системой водоснабжения уделяют особое внимание.

Способы подключения

Широко используется несколько типовых способов подключения полотенцесушителя. В зависимости от стороны, с которой подходит подающая и обратная труба, различают:

1. Боковое. Подающая труба подключается к верхней муфте устройства, обратная- к нижней. Используется естественная циркуляция воды. Подходит для всех типов.
2. Верхнее. Трубы подходят к муфтам сверху. Для обеспечения циркуляции требуется достаточный напор воды в системе, иначе холодная вода будет застаиваться в патрубках и устройство будет работать неэффективно.
3. Нижнее. Трубы подводятся снизу. Требования к напору те же.
4. Диагональное. Применяется для «лесенки».

В каждой конкретной ситуации способ выбирают, исходя из конструкции полотенцесушителя, расположения стояка, места прокладки труб: в стене или наружно. Главное при этом - обеспечить циркуляцию воды по патрубкам и избежать ее застоя.

Нюансы бокового подключения

Монтаж водяного полотенцесушителя с боковым подключением имеет ряд особенностей. Проводится врезка в общий стояк или в его отвод, предусмотренный для полотенцесушителя. Схема отличается простотой. Осложняет работу необходимость отключения стояка и сварные работы. Для такой врезки потребуется согласование от управляющей компании, ее представитель должен наблюдать за ходом работ.

При присоединении нужно принимать во внимание следующие параметры:

• расстояние между осями входного и отводного патрубков;
• габаритные ширина и высота прибора;

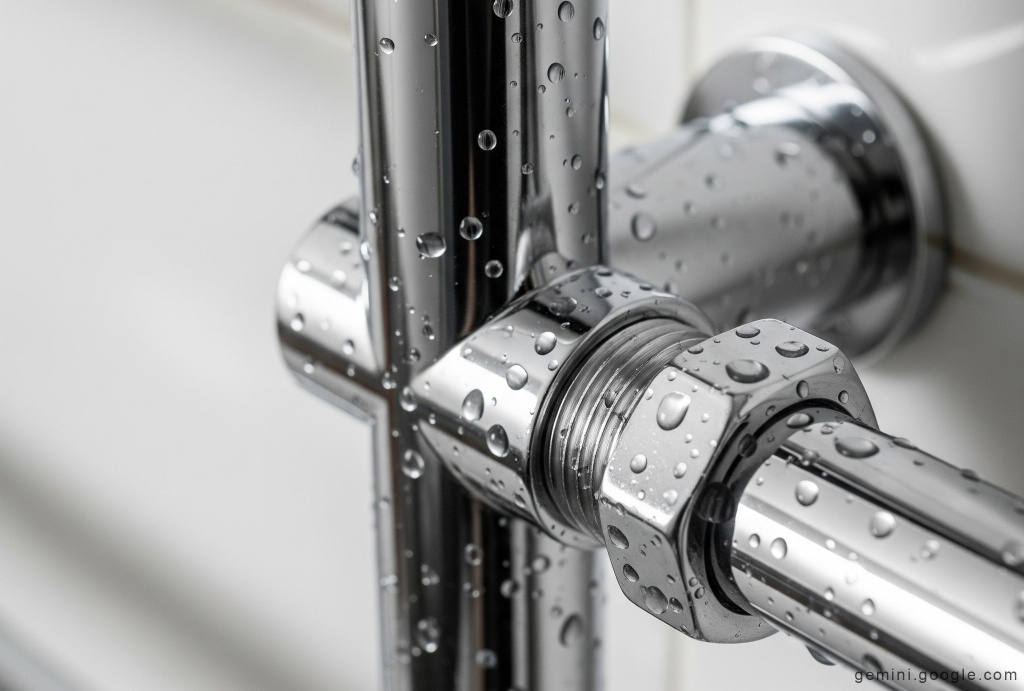

• соответствие диаметров труб, профиля и шага резьбы.

Последнее особенно важно при установке импортных приборов. За рубежом распространены различные стандарты резьбовых соединений. Возможно, придется купить переходники. В магазине компании «Аквасан» akvasan-shop.ru опытные консультанты подберут все необходимое для установки. Там же можно заказать выезд бригады монтажников.

Дополнительные соединения снижают надежность соединений и увеличивают габаритную ширину конструкции. Это важно при установке в нише.

Нельзя допускать сужения сечения трубы при переходе от подводки с полотенцесушителю. Это вызывает рост давления воды и повышает нагрузку на арматуру.

Боковое подключение используют и при скрытом расположении подводки в стене. Такой способ монтажа улучшает внешний вид ванной. Все соединения нужно проверять на герметичность особенно тщательно и использовать только качественные комплектующие. Это позволит избежать разрушения конструкции при перепадах давления воды и резком повышении ее напора.

Последовательность действий

Как правильно установить водяной полотенцесушитель в ванной? Хорошая работа начинается с тщательной подготовки. До начала работ необходимо подобрать инструменты и материалы:

• газовый ключ или переставные клещи;
• отвертка;
• дрель и соответствующие материалу стены сверла;
• кронштейны (если не входят в комплект поставки);
• дюбеля и саморезы;
• измерительный инструмент: рулетка, линейка, угольник, уровень;
• нож или болгарка для раскроя подводящих патрубков;
• емкость для сбора воды;
• ветошь;
• уплотнители: сантехническая нить, лента ФУМ;
• фитинги, запорно-регулирующая арматура.

Важно: если используется муфта типа «американка», ключей должно быть два.

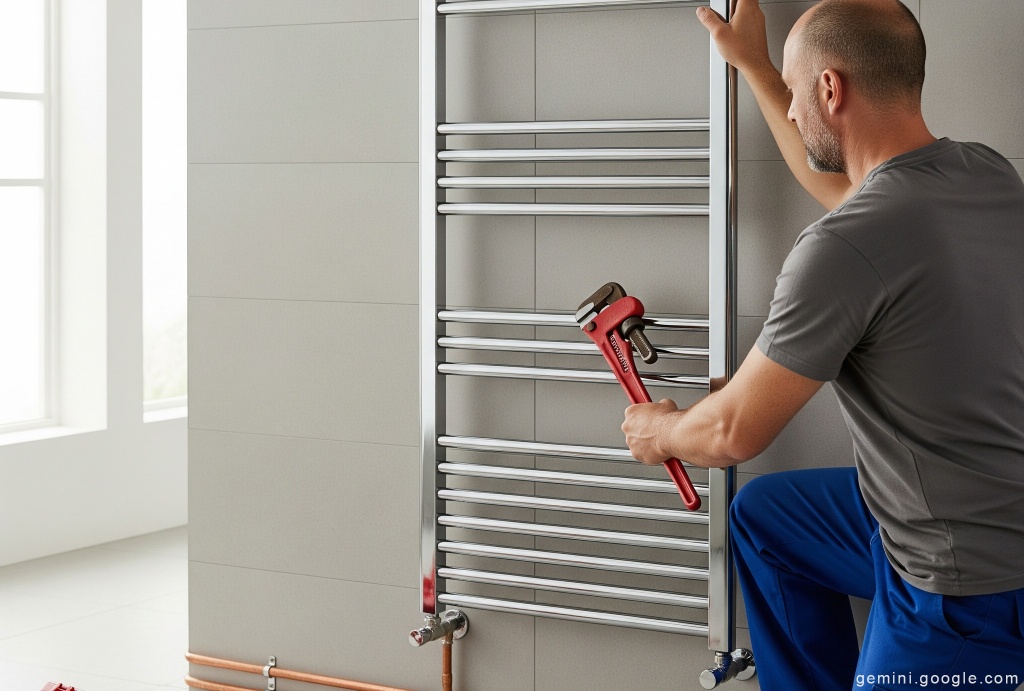

Необходимо начертить эскиз будущей системы с простановкой размеров. Это позволит избежать ошибок при раскрое труб и сверлении отверстий под кронштейны. Установка проводится в следующей последовательности:

• отключить воду в стояке (если нет)
• разметить отверстия под кронштейны;
• приложить прибор к стене, проверить отсутствие уклона уровнем;
• просверлить отверстия и установить кронштейны;
• зафиксировать устройство на кронштейнах, не затягивая креплений до конца;
• раскроить патрубки по месту;
• при необходимости произвести врезку в стояк;
• установить необходимые фитинги и арматуру согласно схеме;
• затянуть все резьбовые соединения;
• подставив под соединения емкость, провести пробный пуск воды;
• если обнаружена утечка, дополнительно уплотнить соединения.

Полотенцесушитель готов к работе. Первое время следует внимательно наблюдать за местами соединений- не появилась ли утечка.

Нюансы установки

Квалифицированные мастера, анализируя опыт неудачных самостоятельных установок, сформулировали ряд рекомендаций, которые стоит в ходе монтажа водяного полотенцесушителя:

1. Точные измерения и соответствие размеров. Отклонение в пару миллиметров может привести к перекосу и возникновению статических напряжений в конструкции. Это ускорит разрушение материалов и появление протечек.
2. Соответствие профиля и шага резьбы. Все комплектующие лучше брать в одном магазине, от одного производителя.
3. Сборка конструкции «на сухую». Это позволяет проверить правильность раскроя патрубков и соответствие параметров резьбы.
4. Совместимость материалов. Позволяет избежать электрохимической коррозии.

Правильно установить водяной полотенцесушитель, несмотря на кажущуюся простоту конструкции и работ, достаточно сложное дело. Если нет опыта подобных работ – проще вызвать сантехника. Стоимость его работы несопоставима с развороченной ванной и залитыми соседями.

В магазине АкваСан представлено большое количество моделей полотенцесушителей. Менеджеры помогу в в выборе, а так же есть возможность заказать профессиональную установку оборудования дома.
