Инженерные коммуникации, связанные с водой, всегда проводятся в сопровождении с поворотами, разветвлениями. Не все материалы можно сгибать без нарушения технических характеристик материала. Поэтому магистрали собирают из отдельных труб, которые соединяются между собой посредством специально изготовленных элементов. Как монтировать фитинги, что нужно знать начинающему строителю?
Что это такое
Для лучшего понимания значения этого слова можно обратиться к его происхождению. Окончание “инг” обращает английский глагол “fitted” в известное нам существительное. Изначально значение заключено в понятие подбора, подгонки одного предмета к другому. Сегодня под фитингами подразумеваются детали, при помощи которых осуществляется герметичная связь между участками трубопровода аналогичного или различного диаметра.
Чаще параметры отличаются между несущей частью, распределительной и конечными потребителями. Последние можно приобрести на сайте (akvasan-shop.ru) компании “АкваСан”. В каталогах представлены фото, краткая характеристика, цены. Об акциях, скидках и распродажах можно узнать по телефону у менеджеров.
Установка соединительных элементов на любом участке магистрали позволит провести ремонт или изменение конфигурации провода без разбора всей конструкции, в случае если нужно установить дополнительный сантехнически прибор (ванну, душ и т.п.). Исключение переходников потребует применения сварочного аппарата и оборудования для изгибания несущих конструкций. Результат относительно монолитности будет значительно уступать первому варианту. Монолитность проконтролировать на 100% невозможно, слой прямого контакта неравномерный. Срок службы такого узла может быть только условным.

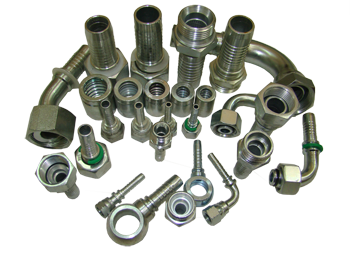

Виды готовых изделий
Соединительные элементы различают по назначению, диаметру, нанесенной резьбе, ее расположению и по материалам.
Назначение
Функционально соединительные детали различаются следующим образом:
- штуцеры (если отводы гибкие);
- заглушки;
- переходники (если диаметры участков магистрали разные);
- крестовики (если нужна разводка от одного на несколько каналов);
- коллекторы (переходники от основного к распределительным путям);
- муфты (удлиняют или заменяют поврежденный участок прямого пути провода);
- углы и отводы.
Материал для изготовления
Продукт изготавливают по стандартам относительно диаметра, но материалы могут быть разные. В частности:
- металл (сталь, чугун, медь, бронза, латунь);
- поливинилхлорид;
- полипропилен.
Способ установки
Как правильно соединить трубу фитингом? С учетом разнородного состава соединительные элементы монтируются с учетом конструкции или с применением дополнительного оборудования:
- компрессия;
- фланец;
- резьба;
- сварка;
- обжим.
Выбор того или иного метода соединения базируется на материалах, температуре и давлении, которые будут присутствовать внутри магистрали.
Как закручивать фитинги
Резьбовые соединения актуальны в условиях большой нагрузки на проводную систему. Чаще для изготовления соединительных деталей используется сталь высокого качества. Резьба наносится цилиндрическая.
При выборе соединительных деталей необходимо учесть:
- диаметр каждой из труб, а также резьбы;
- направление навинчивания;
- шаг резьбы и ее длина.
Герметичность обеспечивается с помощью дополнительных материалов, которые помещаются между элементами конструкции на контактном участке после устранения грязи, коррозии, жировых отложений:
- Лен. Его вымачивают в олифе и разделяют на тонкие волокна.
- Фум-лента. Это тонкослойный эластичный уплотнительный материал. Ширина полотна приближена к стандартной высоте резьбовой части сантехнических деталей (около 0,9 см).
- Унилок. Полиамидная нить заполняет пазы. Силиконовая паста в качестве покрытия на герметике выступает в роли гидробарьера.
Некоторые производители оснащают продукцию встроенными резиновыми кольцами. В таком исполнении фитинги не нуждаются в дополнительной герметизации.
Если на трубах отсутствует резьба, то понадобятся метчики или плашки. С их помощью можно нарезать соответственно внутреннюю или наружную резьбу.
Фиксируется резьбовой переходник до упора. Литой корпус всегда в местах соединения имеет шестигранную форму, подобную гайке. Поэтому понадобятся гаечный или разводной ключ. Без инструмента затянуть фитинги до нужного упора не получится. Есть риск возникновения утечки газа или проникновения воды.
Как обжимать фитинги
Для работы с обжимными изделиями не нужны сварочный аппарат, метчики и плашки. Ограничений относительно их применения практически нет. Пропускаются вода, газ, масла, растворители. Температура допускается до 175 градусов по Цельсию, давление до 1,6 МПа. Диаметр труб составляет от 8 до 100 мм относительного внутреннего поперечного сечения. Соединяемые трубы могут быть различны не только в диаметре, но и в материалах, из которых они изготовлены.
Конструктивно такие переходники и соединители представлены следующими деталями:
- Наружная зажимная гайка.
- Корпус с защитным долговечным покрытием от коррозии.
- 1 или 2 уплотнительных кольца. Они изготавливаются из материалов, которые справляются с нагрузкой внутри магистрали, компенсируют вибрации и не деформируются на протяжении длительного времени.
- Втулка прессовки.
- Зажимное кольцо.

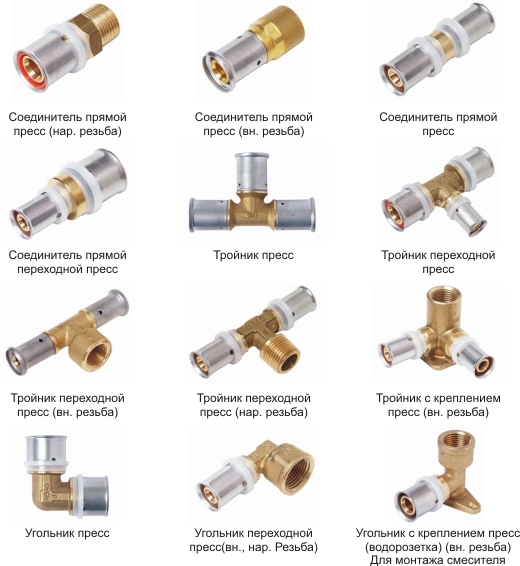

Обжимные переходники/соединители считаются универсальными. Различают прессовые элементы и с фиксирующими кольцами. Для пластиковых труб с металлической прослойкой рекомендуется монтаж пресс-фитингов. Вокруг штуцера у таких изделий имеется стальная гильза с оцинкованным покрытием.
Соединение получается настолько надежным, что его можно скрывать за коробом без ревизионного люка, заливать бетоном. Из инструментов чаще достаточно иметь 2 гаечных или разводных ключа. Для прессованных деталей нужен специальный рычажный инструмент механического типа. Визуально он напоминает устройство трубореза, только лезвия отсутствуют, а рабочие плоскости имеют заданную конфигурацию.
Как соединять трубы пнд фитингами
Трубы ПНД изготовлены из полиэтилена низкого давления. Они применяются для транспортировки воды и газа, что актуально для масштабного использования магистралей в жилом, социальном и промышленном секторе. Также их используют в устройстве канализационных систем, для защиты электрического кабеля.
Узловые соединения таких труб монтируются различными способами:
- монолитные обеспечивает сварка;
- разъемные организуются за счет дополнительных деталей.

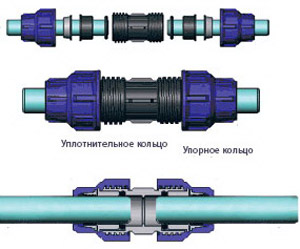

- Второй вариант исключает необходимость в специальном оборудовании. Как соединять фитинги с трубами ПНД? Процесс заключается в следующем:
- срез проверяется на соответствие прямого угла, отсутствие заусенцев, грязи;
- на трубу надеваются детали фитинга, начиная с гайки;
- вторая труба вставляется до середины переходника/соединителя;
- фиксирующие гайки затягиваются до упора гаечным или разводным ключом.
Важно разобрать фитинг перед фиксацией гаек. Иначе вторую трубу протолкнуть на нужную глубину не получится, герметичность стыка будет недостаточно полноценной.
Как соединить металлическую трубу фитингом
Применяются металлические трубы во всех сферах, которые касаются быта человека. Чтобы срок службы не сокращать используются прямые изделия. Для разветвления каналов вместо сварки можно установить переходники или соединители.
Среди прочих часто выбираются фланцевые соединения. Как установить такие фитинги? Они снабжены резиновой прокладкой. Важно сделать срез под углом в 90 градусов относительно основной части трубы. Переходник/соединитель надевается на торец так, чтобы уплотнитель выступал за срез. Далее нанизывается фланец через прокладку. Элементы обжимаются хомутом посредством винтов, но не до упора. Перетягивание приведет к деформации резины, которая отвечает за герметичность.
Вывод
Фитинги исключают необходимость изгибания труб и применение сварочного аппарата. Они продлевают срок службы инженерных сетей, обеспечивают протекание содержимого без разрушительного эффекта на кромки составляющих частей магистрали.
С помощью фитингов можно обеспечить разводку провода в одном и более направлениях. Отдельные участки могут быть разными по диаметру и материалу.
Специальный инструмент необходим только для обжимных фитингов. В остальных случаях достаточно будет 1-2 гаечных или разводных ключей.
